Основная технология вала двигателя заключается в его эвольвентной шлицевой структуре. Шлицевые соединения обычно используются в механических трансмиссиях для передачи крутящего момента и обеспечения осевого перемещения, а эвольвентный шлиец является наиболее совершенным профилем зубьев среди всех типов шлицев.
В отличие от прямоугольных шлицев (с прямоугольными профилями зубьев), эвольвентный шлиец имеет эвольвентный криволинейный профиль зуба - такой же, как и зубья шестерни. Такая конструкция дает два фундаментальных преимущества: автоматическое центрирование и распределение нагрузки на несколько зубьев.
Для автоматического центрирования при сборке вала двигателя шлицевые поверхности зубьев естественным образом направляются по эвольвентной кривой, что позволяет валу и сопрягаемой детали самовыравниваться без дополнительной регулировки, обеспечивая высокую соосность. Эта функция значительно снижает сложность сборки, обеспечивая при этом более высокую точность передачи. Для распределения нагрузки на несколько зубьев конструкция профиля зубьев с эвольвентными шлицами обеспечивает равномерное распределение нагрузки на несколько зубьев, избегая локальных перегрузок, характерных для прямоугольных шлицев, когда нагрузку несут только один или несколько зубьев, что значительно повышает грузоподъемность и срок службы.

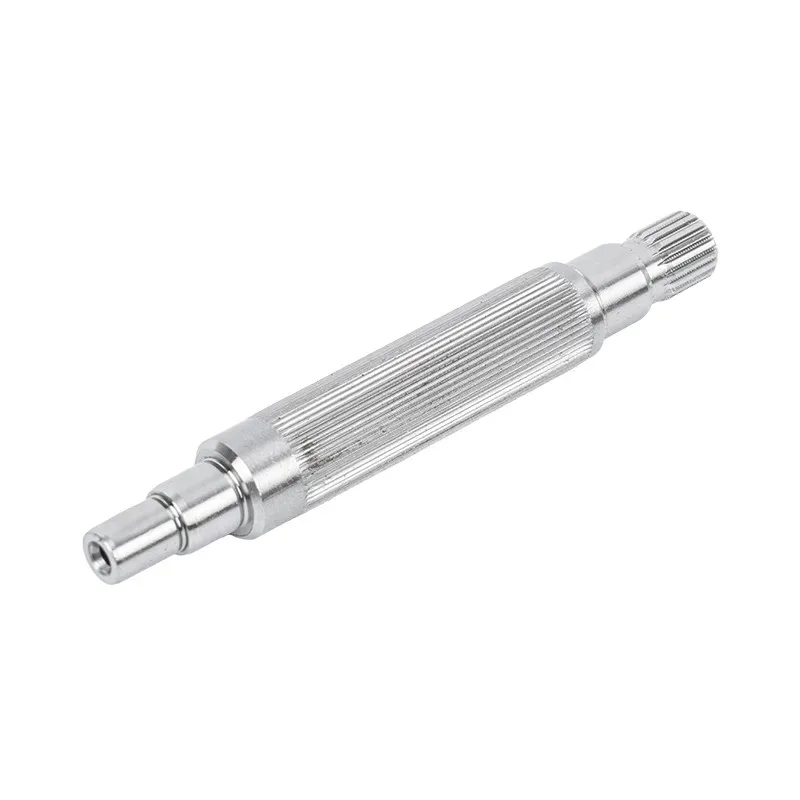

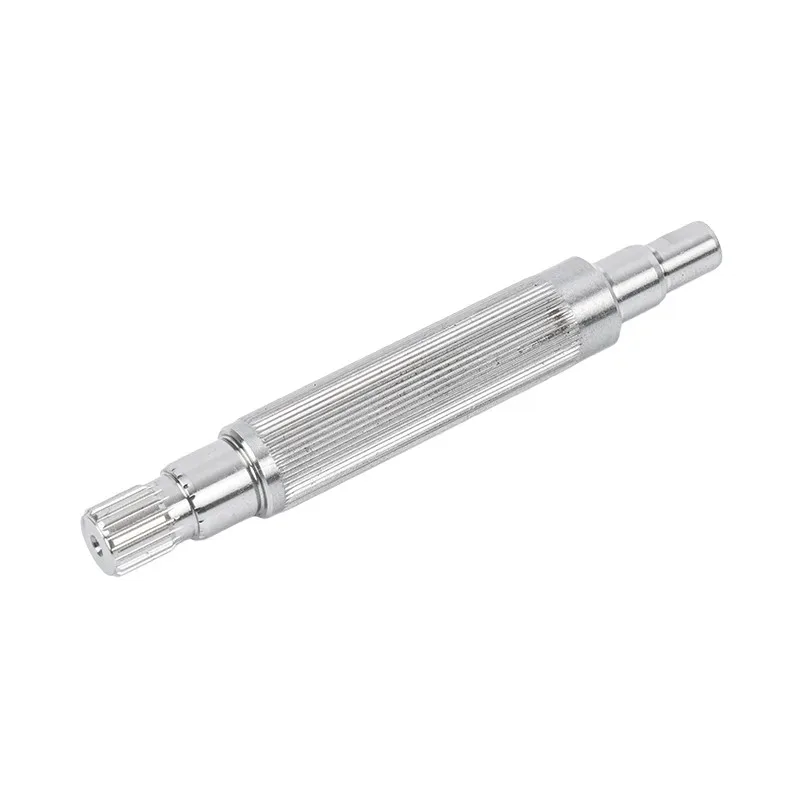

Эвольвентный шлицевой вал двигателя Guansho имеет большие скругления в основании зуба (R0,3~R0,8), что еще больше снижает концентрацию напряжений в основании зуба, что позволяет изделию иметь более длительный усталостный срок службы при ударных нагрузках и переменных нагрузках.
Вал двигателя Guansho обладает следующими основными преимуществами, что делает его предпочтительным решением для высокоскоростных и высокоточных трансмиссий:
1. Автоматическое центрирование, более высокая соосность.
Эвольвентный профиль зубьев изделия автоматически центрируется при сборке, обеспечивая более высокую соосность вала и сопрягаемой детали и более плавную передачу. По сравнению с точной посадкой, необходимой для прямоугольных шлицев для достижения выравнивания, функция автоматического центрирования эвольвентных шлицев значительно снижает сложность сборки, обеспечивая при этом более высокую точность передачи.
2. Распределение нагрузки с несколькими зубьями, высокая грузоподъемность.
Изделие равномерно распределяет нагрузку на несколько зубьев, обеспечивая значительно лучшую грузоподъемность, чем прямоугольные шлицы. Увеличенная желобка корня зуба (R0,3~R0,8) снижает концентрацию напряжений, обеспечивая более высокую ударопрочность, усталостную прочность и устойчивость к эксцентричной нагрузке. Он работает более стабильно при частом вращении вперед и назад и в условиях тяжелых нагрузок, а срок его службы обычно больше, чем у прямоугольных шлицев.
3. Высокая скорость, низкий уровень шума, высокая эффективность передачи.
Продукт отличается гладким профилем зубьев и минимальным воздействием на зацепление, а также отличными высокоскоростными характеристиками, высокой эффективностью передачи и низким выделением тепла. Контроль вибрации и шума превосходит прямоугольные шлицы, что делает их особенно подходящими для вращающегося оборудования со средней и высокой скоростью, а также предпочтительным решением для высокоскоростных двигателей и прецизионных шпинделей.
4. Высокая точность обработки, хорошая взаимозаменяемость.
Эвольвентный шлицевой вал двигателя Guansho обеспечивает погрешность выравнивания шлицев ≤0,015–0,03 мм, симметрию ≤0,02 мм и шероховатость поверхности зубьев Ra≤0,8–1,6 мкм. Высокоточная обработка обеспечивает хорошую взаимозаменяемость, облегчая обслуживание оборудования и управление запасными частями.
5. Комплексная система контроля качества.
Компания Guanshuo прошла сертификацию системы менеджмента качества ISO9001, обеспечивающую полный контроль качества от сырья до готовой продукции. Компания владеет 11 запатентованными технологиями, охватывающими конструкции уплотнений подшипников, комбинированные конструкции валов двигателей, опорные конструкции подшипников и другие области.
| Параметр | Диапазон спецификации |
|---|---|
| Ошибка выравнивания сплайна | ≤0,015~0,03 мм |
| Сплайновая симметрия | ≤0,02 мм |
| Шероховатость поверхности зуба | Ra ≤ 0,8~1,6 мкм |
| Филе корня зуба | Р0.3~Р0.8 |
Благодаря своим основным характеристикам, таким как автоматическое центрирование, высокая соосность, плавная передача, многозубая несущая способность, высокая устойчивость к тяжелым нагрузкам и ударам, высокая скорость и низкий уровень шума, высокая эффективность и длительный срок службы, эвольвентный шлицевой вал двигателя широко используется в следующих сложных сценариях:
Новые энергетические транспортные средства: Приводной двигатель с высокоскоростным валом. Автоматическое центрирование эвольвентных шлицев обеспечивает стабильность трансмиссии на высоких скоростях, а распределение нагрузки с несколькими зубьями отвечает требованиям высокого выходного крутящего момента.
Высокоскоростные двигатели и прецизионные шпиндели: Основные компоненты трансмиссии для средне- и высокоскоростного вращающегося оборудования. Гладкие профили зубьев, минимальное воздействие зацепления и низкое тепловыделение делают его предпочтительным решением для высокоскоростных двигателей.
Промышленная автоматизация: Соединения роботов, серводвигатели, прецизионные системы передачи. Высокая точность и хорошая взаимозаменяемость отвечают высоким требованиям надежности оборудования автоматизации.
Строительная техника: Применение на трансмиссионном валу при частом вращении вперед и назад и в условиях тяжелых нагрузок. Повышенная ударопрочность и усталостная прочность обеспечивают более длительный срок службы.
Станки: Передача шпинделя для станков с ЧПУ и обрабатывающих центров. Высокая соосность и низкий уровень вибрации обеспечивают точность обработки.
Продукция Guanshuo охватывает регионы продаж, включая Гуанчжоу, Цзянсу, Фуцзянь, Аньхой, Шаньдун и другие регионы, а также установила отношения сотрудничества с такими брендами, как Goldsmiths, French Decathlon, Omron и Yasi.
Чтобы помочь специалистам по закупкам более четко понять технические преимущества продукта, в следующей таблице представлено систематическое сравнение эвольвентных и прямоугольных шлицев:
| Измерение | Эвольвентный сплайн (Гуаньшо) | Прямоугольный сплайн |
|---|---|---|
| Метод центрирования | Автоматическое центрирование, выравнивание по профилю зубьев | Требуется точная посадка, точность центрирования зависит от обработки. |
| Соосность | Высокая (обеспечивается автоматическим центрированием) | Средний (зависит от посадки по зазору) |
| Распределение нагрузки | Многозубчатое равномерное распределение нагрузки | Немногие зубы несут нагрузку, склонны к локальным перегрузкам. |
| Стресс корня зуба | Большое скругление (R0,3~R0,8), низкая концентрация напряжений. | Высокая концентрация напряжений, склонность к усталостным трещинам. |
| Ударопрочность | Сильный | Слабый |
| Антиэксцентричная грузоподъемность | Сильный | Слабый |
| Высокоскоростная производительность | Отлично (гладкий профиль зубьев, минимальное воздействие на зацепление) | Среднее (большее влияние на зацепление) |
| Вибрация и шум | Низкий | Выше |
| Эффективность передачи | Высокий | Середина |
| Срок службы | Длинные (обычно длиннее прямоугольных сплайнов) | короче |
| Точность обработки | Высокий (погрешность выравнивания ≤0,015–0,03 мм) | Середина |
| Взаимозаменяемость | Хороший | Средний |
| Лучший подходящий сценарий | Высокая скорость, высокая точность, большая нагрузка, частое движение вперед-назад. | Низкоскоростная, легкая нагрузка, общая трансмиссия |
Приведенное сравнение наглядно показывает, что изделие комплексно превосходит прямоугольные шлицы по точности центрирования, грузоподъемности, ударопрочности, быстродействию и сроку службы. Для систем передачи, которым требуется высокая эффективность, длительный срок службы и низкие затраты на техническое обслуживание, эвольвентные шлицы являются лучшим выбором.
Компания Guanshuo обеспечивает полную технологическую сервисную поддержку вала:
Образец этапа: Консультации по настройке технических параметров, совместная проверка конструкции с помощью 3D-чертежей, бесплатное предоставление образцов и планы оптимизации затрат, обеспечивающие соответствие продукта условиям оборудования клиента и требованиям по снижению затрат.
Массовое производство: Полное отслеживание качества обработки с ЧПУ, 48-часовая визуальная обратная связь о ходе производства, проверка качества системы сертификации ISO9001, поддержка управления запасами VMI и реагирование на экстренные заказы.
Послепродажное обслуживание: 24-месячный расширенный гарантийный срок, диагностика глобальных проблем на месте в течение 48 часов, бесплатное предоставление решений по обновлению процесса и итерации, создание базы данных об износе оборудования клиента для раннего предупреждения и технического обслуживания.
Быстрый ответ: На запросы и консультации по продукту можно ответить в течение 24 часов.
Оригинальное заводское производство, контроль качества: Guanshuo является прямым производителем эвольвентных шлицевых валов двигателя с полным контролем процесса от сырья до готовой продукции.

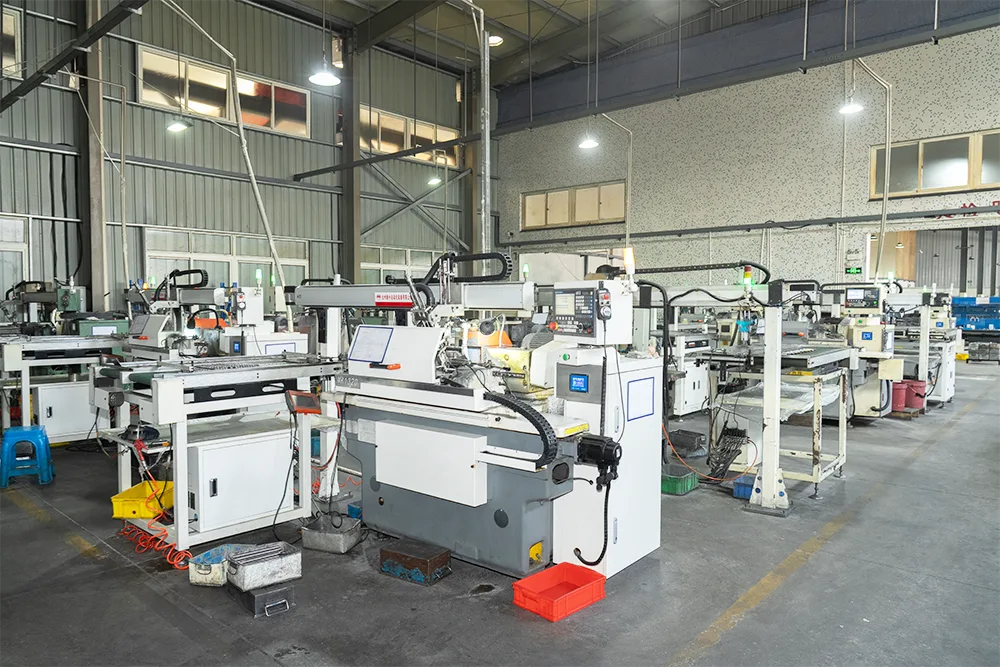

Современное оборудование, достаточная производственная мощность: Команда из более чем 50 сотрудников, 26 круглошлифовальных станков с ЧПУ, 6 червячных станков и другое современное оборудование обеспечивают своевременную доставку больших объемов заказов.
Глубокая техническая экспертиза, патентная поддержка: 11 запатентованных технологий охватывают множество основных технических аспектов продукта и сопутствующих продуктов.
Полная сертификация, Звуковые системы: Система сертификации ISO9001 охватывает весь процесс исследований и разработок, производства и продаж.
Комплексное обслуживание, послепродажное обслуживание без беспокойства: Сервисная поддержка полного жизненного цикла: от образцов до массового производства, от предпродажной подготовки до послепродажного обслуживания.
A: Два основных преимущества: автоматическое центрирование — профиль зуба естественным образом обеспечивает выравнивание во время сборки, обеспечивая более высокую соосность; и распределение нагрузки на несколько зубьев — нагрузки равномерно распределяются по нескольким зубьям, что обеспечивает более высокую грузоподъемность, лучшую ударопрочность и более длительный срок службы.
A: Шероховатость поверхности зуба может достигать Ra≤0,8~1,6 мкм, погрешность выравнивания шлица ≤0,015~0,03 мм, симметрия ≤0,02 мм и скругление корня зуба R0,3~R0,8.
A: Для чистовой обработки наружного круга используется червячная или фрезерная обработка с ЧПУ в сочетании с высокоточными цилиндрическими шлифовальными станками с ЧПУ, при этом весь процесс контролируется в соответствии с системой ISO9001.
A: Подходит для высокоскоростных, высокоточных, средних и тяжелых нагрузок, частого вращения вперед-назад и сценариев передачи ударной нагрузки, включая приводные двигатели транспортных средств на новой энергии, высокоскоростные двигатели, прецизионные шпиндели и оборудование промышленной автоматизации.
О: Расширенная гарантия на 24 месяца, глобальная диагностика проблем в течение 48 часов, бесплатные решения по обновлению процессов и ответы на запросы в течение 24 часов.
О: Отправьте запрос через официальный сайт или по электронной почте. Ответ в течение 24 часов, и в предложении четко указаны ключевые параметры.
Ответ: Высокоточная обработка обеспечивает хорошую взаимозаменяемость, облегчает обслуживание оборудования и управление запасными частями, а также снижает затраты на техническое обслуживание.
