Конический вал двигателя

Компания Guanshuo Precision Hardware Co., Ltd. представляет конический вал двигателя, высокоточный компонент трансмиссионного вала, специально разработанный для передачи высокого крутящего момента и условий работы с большими нагрузками. Являясь ведущим производителем и поставщиком прецизионных валов двигателей в Китае, компания Guanshuo уже более десяти лет активно занимается прецизионной обработкой оборудования. Это высокотехнологичное предприятие национального уровня, прошедшее сертификацию системы менеджмента качества ISO9001 и обладающее 11 патентами на технологии. В изделии используется конструкция с конической посадкой без шпонки, обеспечивающая передачу крутящего момента за счет осевой предварительной затяжки без необходимости использования шпоночных пазов или шлицев. Монтаж и демонтаж эффективны и удобны, что делает его особенно подходящим для сценариев передачи больших нагрузок, требующих частого технического обслуживания.

Тип продукта и применение

Конический вал двигателя представляет собой прецизионный трансмиссионный вал, который передает крутящий момент за счет трения конической поверхности, основной функцией которого является достижение высоконадежной передачи мощности в условиях бесключевого соединения. Его конструкция с конической посадкой на поверхности заменяет традиционные методы соединения шпонками, устраняя точки концентрации напряжений и обеспечивая более равномерное распределение нагрузки. Этот продукт широко используется в оборудовании промышленной автоматизации, системах привода транспортных средств на новой энергии, компрессорах бытовой техники, компонентах насосов и клапанов, а также медицинском оборудовании, где точность и надежность передачи имеют решающее значение. Для трансмиссионных систем, требующих частого пуска-останова, работы вперед-назад или устойчивости к ударным нагрузкам, вал является идеальным решением.

Основные технические преимущества

Вал Guansho сочетает в себе множество технических преимуществ при проектировании и производстве, обеспечивая превосходную производительность в сценариях передачи больших нагрузок:

1. Коническая поверхность без ключа для более надежной передачи крутящего момента
Вал отказывается от традиционных конструкций шпоночных пазов и использует взаимодействие конической поверхности и конической втулки для достижения фрикционной блокировки. Скорость контакта конической поверхности составляет ≥90%, что обеспечивает достаточную площадь контакта, а способность передачи крутящего момента значительно превосходит обычные шпоночные соединения. Поскольку нет шпоночного паза, ослабляющего прочность тела вала, также улучшаются общая жесткость и усталостная прочность вала.

2. Эффективная и удобная установка и демонтаж.
Посадка с конической поверхностью может быть установлена ​​просто путем осевой предварительной затяжки без необходимости горячей сборки, холодной сборки или специального оборудования для запрессовки. Для разборки просто ослабьте предварительно затягивающую гайку, чтобы разделить конические поверхности, что значительно сокращает время простоя при обслуживании оборудования и замене компонентов. Для сценариев применения, требующих регулярного осмотра или частой замены компонентов трансмиссии, эта функция значительно снижает затраты на техническое обслуживание и трудозатраты.

3. Высокая соосность и точная посадка.
Компания Guansho оснащена высокоточным круглошлифовальным оборудованием с ЧПУ и полностью автоматическими приборами оптического контроля, гарантирующими, что соосность конического вала двигателя контролируется в пределах ≤0,01 мм. Этот уровень точности отвечает строгим требованиям прецизионных трансмиссионных систем по радиальному биению и соосности, эффективно снижая вибрацию и шум во время передачи и продлевая срок службы подшипников и уплотнений.

4. Отличная ударопрочность и перегрузочная способность.
Метод передачи крутящего момента посредством трения по конической поверхности обеспечивает равномерное распределение нагрузки по конической поверхности, избегая проблемы концентрации напряжений на шпоночной стороне в шпоночных соединениях. Под воздействием ударных нагрузок или мгновенных перегрузок вал демонстрирует превосходную надежность и долговечность, что делает его пригодным для условий работы с высокими нагрузками, таких как дробильное оборудование, конвейерные машины и подъемные устройства.

Технические характеристики

Вышеуказанные технические параметры могут быть настроены в соответствии с конкретными требованиями применения. В Гуаньшо имеется более 60 обычных станков с ЧПУ и 26 круглошлифовальных станков с ЧПУ, что обеспечивает гибкие производственные мощности для выполнения партийных заказов различного уровня точности и размеров.

Области применения

Вал Гуаньшо был проверен и применяется во многих отраслях промышленности:

Оборудование промышленной автоматизации--- Подходит для соединений роботов, шпинделей станков с ЧПУ, автоматизированных сборочных линий и других сценариев с высокими требованиями к точности передачи и скорости реакции.

Системы привода транспортных средств на новой энергии--- Являясь основным компонентом трансмиссии приводных двигателей, бесключевая конструкция вала может выдерживать удары с высоким крутящим моментом во время старта-остановки и ускорения автомобиля.

Бытовая техника и компрессоры--- В таком оборудовании, как компрессоры кондиционеров и компрессоры холодильников, которые часто запускаются и останавливаются, функция быстрой сборки и разборки конической поверхности значительно повышает эффективность производства и технического обслуживания.

Насосы, клапаны и оборудование для очистки воды--- Высокая соосность вала обеспечивает плавную работу насоса, снижает износ уплотнений и продлевает общий срок службы оборудования.

Аксессуары для медицинского оборудования--- В линейку продукции Guanshuo входят прецизионные аксессуары для медицинского оборудования, а высокая точность и надежность конического вала двигателя соответствуют строгим требованиям медицинских устройств к компонентам трансмиссии.

Гарантия качества и сертификаты

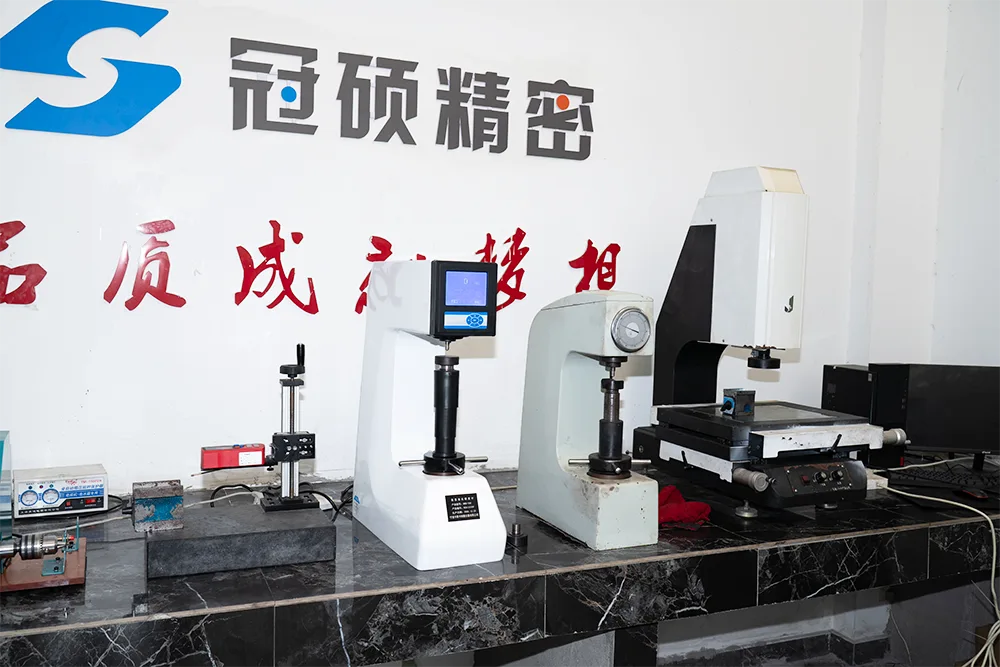

Guanshuo Precision Hardware Co., Ltd. прошла сертификацию системы управления качеством ISO9001 и осуществляет полный контроль качества процесса от поступления сырья до отгрузки готовой продукции. Компания имеет независимый отдел качества (6 штатных инспекторов по качеству) и комплексное контрольное оборудование, включая твердомеры, двухмерные проекторы, измерители шероховатости поверхности, центры тестирования зубчатых колес, измерители цилиндрическости и многое другое. Кроме того, Guanshuo владеет 11 запатентованными технологиями, связанными с валами двигателей, включая инновационные разработки, такие как конструкции уплотнений подшипников, комбинированные конструкции валов двигателей и валы для установки подшипников. Эти запатентованные технологии обеспечивают прочную техническую основу для оптимизации производительности и индивидуальной разработки вала.

Услуги по настройке и производственный процесс

Guanshuo предоставляет полный цикл индивидуальных услуг: от проверки чертежей, выбора материалов, проектирования технологического процесса до массового производства. Процесс изготовления вала включает в себя:

1. Проверка материала и резка--- Строго выбирайте высококачественную легированную сталь или материалы по индивидуальному заказу, чтобы состав материала и механические свойства соответствовали требованиям.

2. Прецизионная токарная обработка с ЧПУ--- Используйте токарные станки с ЧПУ для черновой и получистовой обработки тела вала с сохранением припуска на шлифование.

3. Коническое шлифование--- Используйте высокоточные цилиндрические шлифовальные станки с ЧПУ для прецизионного шлифования конической поверхности, гарантируя, что допуск на конус и шероховатость поверхности соответствуют проектным требованиям.

4. Осмотр и проверка--- Используйте полностью автоматическое оборудование для оптического контроля, датчики цилиндрическости и другие инструменты для проведения 100% проверки основных размеров, таких как конусность, соосность и округлость.

5. Очистка и защита от ржавчины Упаковка--- После очистки готовая продукция упаковывается с защитой от ржавчины, чтобы обеспечить стабильность качества во время транспортировки и хранения.

Почему стоит выбрать Гуаньшо

Являясь профессиональным производителем и поставщиком конических валов двигателя в Китае, компания Guanshuo Precision Hardware Co., Ltd. заслужила доверие клиентов со всего мира благодаря следующим преимуществам:

● Более чем десятилетний опыт точной обработки. С момента своего основания в 2016 году компания постоянно уделяет особое внимание исследованиям, разработкам и производству высокоточных сердечников валов двигателей.

● Передовое производственное оборудование --- Компания владеет 26 круглошлифовальными станками с ЧПУ, 6 червячными станками, 2 обрабатывающими центрами, 3 токарно-фрезерными комбинированными станками, 6 высокоточными бесцентрово-шлифовальными станками и более 60 другими обычными станками с ЧПУ.

● Комплексная система качества — сертификация ISO9001, независимая группа контроля качества и полностью автоматический оптический контроль обеспечивают стабильное качество каждого вала.

● Поддержка патентных технологий. 11 патентов, связанных с валами двигателей, обеспечивают техническую поддержку для инноваций и настройки продукции.

● Опыт сотрудничества с брендами --- Установленные отношения сотрудничества с такими известными брендами, как Goldsmiths, Decathlon (Франция), Omron и Yasi, качество продукции подтверждено рынком.

● Быстрая реакция и доставка. Круглосуточное реагирование на предложения, поддержка настройки образцов и массового производства.

Заключение

Вал представляет собой высокопроизводительный продукт трансмиссионного вала, выпущенный компанией Guanshuo Precision Hardware Co., Ltd., сочетающий в себе многолетний опыт точной обработки с технологическими инновациями. Его конструкция с конической посадкой без ключа превосходит традиционные решения для соединения шпонок с точки зрения надежности передачи крутящего момента, удобства установки, ударопрочности и точности соосности. Это идеальный выбор для сценариев с большими нагрузками, частыми пусками и остановками и высокими требованиями к техническому обслуживанию. Опираясь на систему сертификации ISO9001, передовое производственное и инспекционное оборудование, а также 11 запатентованных технологий, компания Guanshuo стремится предоставлять клиентам по всему миру высококачественные, настраиваемые решения для валов.

Часто задаваемые вопросы

В1: Требуется ли для конического вала двигателя шпоночное соединение?

A1: Нет. Он передает крутящий момент за счет трения конической поверхности, исключая шпоночные пазы и шлицы. Это позволяет избежать концентрации напряжений и лучше работает при ударных нагрузках.

В2: вызывает ли затруднение установка и демонтаж?

A2: Нет. Установка осуществляется путем осевой предварительной затяжки, не требует горячей/холодной сборки или специального пресса. При разборке просто ослабьте гайку – это быстро и легко для обслуживания.

В3: Для каких условий работы он подходит?

A3: Сценарии тяжелой нагрузки, частого пуска-останова, движения задним ходом и регулярного технического обслуживания. Типичное применение: промышленная автоматизация, электроприводы, компрессоры, насосы, клапаны, дробилки, конвейеры. Хорошо работает при ударах и перегрузках.

Вопрос 4. Может ли соосность соответствовать требованиям точности?

А4: Да. Соосность контролируется в пределах ≤0,01 мм, что обеспечивает точность передачи данных. Мы используем высокоточные шлифовальные станки с ЧПУ и автоматический оптический контроль качества.

В5: Поддерживаете ли вы производство по индивидуальному заказу?

А5: Да. Мы предлагаем полную цепочку персонализации: от проверки чертежей, выбора материалов до проектирования процесса. Мы можем настроить коэффициент конусности, размеры, класс точности, обработку поверхности и т. д.

В6: Какие гарантии качества вы предлагаете?

A6: Сертифицирован по стандарту ISO9001, с независимой командой контроля качества и полным набором инспекционного оборудования. 100% проверка от сырья до готовой продукции. Мы также обладаем 11 патентами, связанными с валами двигателей.

В7: Как я могу получить образцы или предложение?

A7: Отправьте запрос через наш веб-сайт или по электронной почте. Мы ответим в течение 24 часов с технической поддержкой и ценами. Поддерживаются образцы и массовое производство.
