Являясь профессиональным производителем в Китае, компания Guanshuo Precision самостоятельно разрабатывает и серийно производит валы высокоскоростных двигателей. Опираясь на собственную разработанную технологию прецизионной обработки и комплексные производственные линии шлифования с ЧПУ для изготовления вращающихся валов с точностью до микрона, компания также запускает серию валов двигателя из высокопрочного сплава Hard Alloy Motor Shaft, адаптирующуюся к долгосрочным требованиям стабильной работы различного сверхвысокоскоростного вращающегося оборудования. В отличие от обычных стандартных валов двигателей, он полностью оптимизирует материал, динамический баланс, точность обработки и обработку поверхности для решения основных проблем, таких как сильная вибрация, плохая износостойкость, медленный отклик и недостаточный срок службы при покупке высококачественного оборудования. Завод оснащен полным набором точных испытательных инструментов, обеспечивает полный контроль качества процесса, поддерживает нестандартную настройку чертежей и бесплатные образцы, а также предоставляет универсальные решения по поддержке вращающегося вала для мировых производителей промышленного оборудования.
Вал является основным высокоточным вращающимся компонентом передачи. Вал двигателя из твердого сплава разработан на основе подложек из высокопрочных сплавов для сверхвысокоскоростного рабочего оборудования. В отличие от валов обычных гражданских двигателей, он ориентирован на строгие условия работы с высокой скоростью вращения, высокой нагрузкой и низким уровнем вибрации.
1. Основная функция:Передавать крутящий момент двигателя и поддерживать стабильное высокоскоростное вращение ротора. Легкая конструкция с низкой инерцией повышает динамическую скорость реакции оборудования; Соосность на микронном уровне снижает выделение тепла в результате высокоскоростного трения, а усиленная обработка поверхности повышает износостойкость и устойчивость к коррозии, позволяя противостоять центробежной силе и переменным нагрузкам, возникающим при длительной работе на высоких скоростях.
2. Основное применение:В качестве основного опорного вала высокоскоростных шпинделей и высокоскоростных двигателей он сочетается со всеми машинами высокоскоростных автоматических производственных линий и прецизионным обрабатывающим оборудованием.
Эта серия высокоскоростных валов электродвигателей имеет множество основных преимуществ в отрасли. Вал двигателя из твердого сплава обеспечивает невоспроизводимую конкурентоспособность продукции за счет двойного обновления материалов и процессов, полностью отвечая строгим требованиям закупок высококачественного оборудования по стабильности, долговечности и высокой точности.
1. Промышленный динамический баланс высшего уровня:После точной коррекции динамического баланса класс динамического баланса может достигать G1 или выше, с чрезвычайно низким уровнем вибрации во время высокоскоростной работы оборудования, устраняя дрожание и ненормальный шум в условиях высокоскоростной работы.
2. Прецизионная обработка на микронном уровне:Применяется технология сверхтонкого шлифования, радиальное биение и соосность контролируются в микронном диапазоне, биение вала ≤0,001–0,003 мм, что значительно снижает накопление тепла от высокоскоростного трения, соответствует строгим стандартам закупок прецизионных высокоскоростных шпинделей.
3. Высокопрочная и усталостная конструкция:Подложка из высокопрочного сплава в сочетании с процессами композитного упрочнения, такими как закалка, отпуск и азотирование, достаточная жесткость вала может выдерживать постоянную центробежную силу и переменные нагрузки во время длительной высокоскоростной работы без легкой деформации и повреждений.
4. Легкая конструкция с низкой инерцией:Оптимизированная конструкция вала снижает момент инерции, улучшает динамические характеристики оборудования и адаптируется к требованиям высокоэффективной работы высокоскоростных производственных линий.
5. Многопроцессный износостойкий поверхностный слой:Доступны три вида обработки поверхности, включая закалку, хромирование и керамическое покрытие. Готовая поверхность имеет высокую твердость и низкий коэффициент трения, что идеально подходит для высокоскоростных сценариев смазки без масла и с низким содержанием масла.
Все параметры являются стандартными данными, измеренными заводом-изготовителем, без ложной маркировки. Размерный допуск может быть точно настроен в соответствии с потребностями клиентов в оборудовании. Параметры стандартной спецификации приведены в таблице ниже:
| Параметр Элемент | Стандартное значение | Соответствие стандарту допуска |
|---|---|---|
| Диапазон наружных диаметров вала | φ5～φ50 мм | h6 / h5 |
| Шероховатость поверхности | Ра0,2～Ra0,4 | Зеркальная шлифовка микронного уровня. |
| Биение вала | ≤0,001～0,003 мм | Контроль соосности на микронном уровне |
Поддержка стандартов технологии обработки: закалка и отпуск, термообработка, азотирование, сверхтонкое наружное круглое шлифование; три варианта обработки поверхности: закалка, гальваническое хромирование, керамическое покрытие.
1. Высокоскоростное моторшпиндельное оборудование:Приводной вал прецизионной обработки с ЧПУ и гравировальных высокоскоростных шпинделей. Высокая жесткость вала двигателя из твердого сплава гарантирует, что точность не снижается во время длительной точной обработки.
2. Промышленные высокооборотные двигатели:Поддержка вращающихся валов для нового оборудования энергетической автоматизации и высокоскоростных конвейерных двигателей, а также низкий уровень вибрации снижают общую частоту отказов всего оборудования.
3. Полностью автоматические высокоскоростные производственные линии:Вращающиеся компоненты высокоскоростного сортировочного и высокоскоростного режущего оборудования. Легкая конструкция повышает эффективность работы производственной линии.
4. Прецизионное обрабатывающее оборудование:Детали трансмиссии прецизионных лабораторных инструментов и небольшого сверхскоростного полировального оборудования.
Завод уже более десяти лет активно занимается производством прецизионного оборудования и является основным поставщиком транспортных средств на новых источниках энергии, промышленной автоматизации и бытовой техники. Компания имеет долгосрочные партнерские бренды, включая Decathlon, Omron, Yasi и другие известные отечественные и зарубежные бренды. Продукция продается в Гуанчжоу, Цзянсу, Фуцзянь, Шаньдун и другие регионы страны. Он принял участие в Ярмарке импорта и экспорта оборудования и электроприборов в Нинбо в ноябре 2025 года, поставляет товары за границу партиями и накапливает большое количество закупок у трансграничных производителей оборудования.
Будучи национальным высокотехнологичным предприятием, Guanshuo Precision имеет полную квалификацию и систему контроля качества. Все серии валов двигателя из твердого сплава соответствуют единым стандартам контроля качества, чтобы гарантировать стабильность продукта от источника.
1. Сертификация системы:Предприятие прошло сертификацию системы менеджмента качества ISO9001, внедряет систему полного отслеживания качества в массовом производстве и может внедрять стандарты контроля качества ISO/TS16949 для крупных партийных заказов.
2. Поддержка патентных технологий:Обладая 11 патентами на полезные модели валов двигателей и опорных частей подшипников, включая вал подшипника с функцией позиционирования, вал двигателя с уплотнением, вал подшипника с соединением и другие конструкции собственной разработки, которые оптимизируют характеристики сборки, смазки и уплотнения вращающихся валов, все патенты могут предоставить сертификаты для проверки.

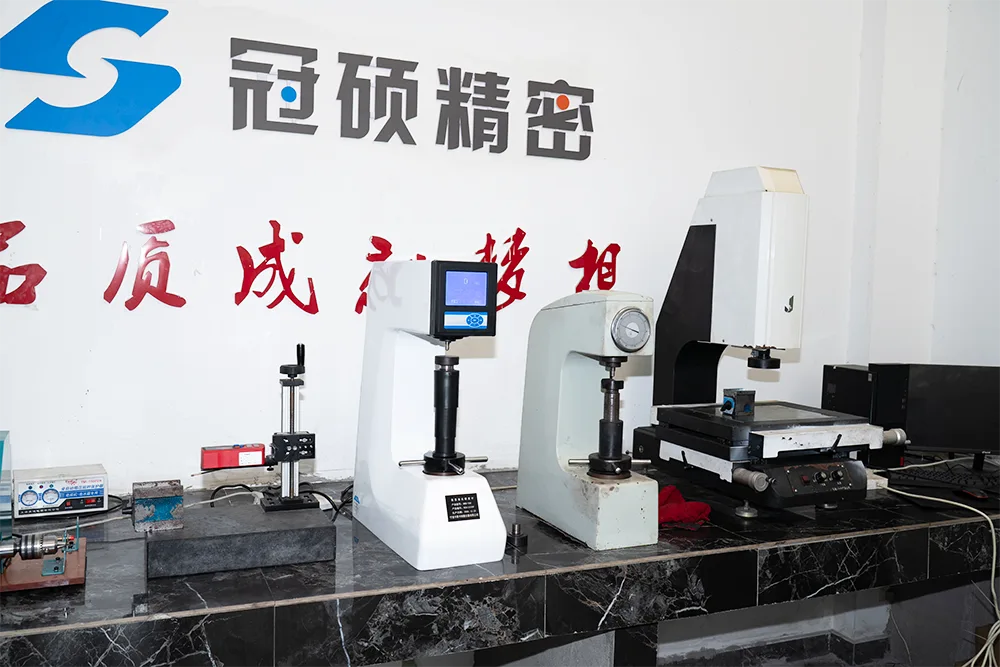

3. Полное прецизионное испытательное оборудование:Мастерская оснащена твердомером, 2D-проектором, тестером шероховатости поверхности, центром тестирования зубчатых колес, тестером цилиндричности и другими профессиональными инструментами для тестирования; штатный отдел контроля качества, состоящий из 6 сотрудников, проводит полную проверку сырья, полуфабрикатов и готовой продукции в три этапа.
4. Поддержка производственного оборудования:26 круглошлифовальных станков с ЧПУ, 6 высокоточных бесцентрово-шлифовальных станков, полностью автоматическое оборудование для оптического контроля, токарно-фрезерные композитные обрабатывающие центры и более 60 других устройств с ЧПУ позволяют стабильно производить вращающиеся валы микронной точности с равномерно контролируемыми размерными погрешностями серийной продукции.
Обычные валы двигателей, представленные на рынке, обычно имеют такие недостатки, как низкая степень динамической балансировки, большой допуск на биение, легкий нагрев и износ во время длительной работы на высоких скоростях. Высокоскоростной вал двигателя Guansho имеет очевидные различия с аналогичными продуктами, а эксклюзивная технология вала двигателя из твердого сплава обеспечивает дифференцированную конкурентоспособность:
1. Более высокий стандарт динамического баланса:Обычные валы двигателей аналогичных компаний в основном имеют класс G2,5/G6, в то время как наша продукция стабильно достигает класса G1, лидируя среди конкурентов по контролю вибрации в условиях работы на сверхвысоких скоростях.
2. Более строгий контроль точности:Большинство обычных производителей контролируют биение вала только выше 0,005 мм, в то время как наш завод строго контролирует его в пределах 0,003 мм, а технология сверхтонкого шлифования снижает потери на трение.
3. Более широкие возможности настройки:Собственная группа исследований и разработок, состоящая из трех профессиональных инженеров, поддерживает совместную разработку 3D-чертежей, корректировку нестандартных размеров и настройку специальной обработки поверхности, а также может брать образцы малых и средних партий.
4. Более широкие условия долговечного труда:Процесс композитного упрочнения + несколько износостойких покрытий позволяют адаптироваться к безмасляной смазке и сценариям непрерывной работы с высокими нагрузками, в то время как валы из обычных сплавов подходят только для непрерывной работы с низким содержанием масла.
5. Универсальная служба поддержки:Полное обслуживание от проектирования чертежей, пробного производства образцов, массового производства до послепродажного обслуживания. Большинство аналогов предоставляют только стандартизированные товары без технической поддержки.
Клиенты могут выдвигать требования к настройке в соответствии с условиями работы оборудования. Стандартизированный производственный процесс на заводе ясен и прозрачен, и для каждого этапа может быть предоставлена обратная связь о ходе производства. Весь процесс производства вала двигателя из твердого сплава разделен на шесть звеньев:
1. Требуйте стыковки и проектирования чертежей:Инженеры связывают технические параметры клиента, совместно выполняют проверку 3D-чертежей и одновременно разрабатывают планы оптимизации затрат;
2. Выбор сырья:Подбирать подложки из высокопрочных сплавов, которые можно будет запустить в производство только после прохождения контроля твердости и состава материала;
3. Черновая обработка с ЧПУ:Пятикоординатные токарные станки с ЧПУ и токарно-фрезерное комплексное оборудование завершают резку основной формы тела вала;
4. Упрочнение термообработкой:Закалка и отпуск, азотирование для повышения жесткости вала и усталостной прочности;
5. Сверхтонкое прецизионное шлифование:Высокоточные внешние круглошлифовальные и бесцентрово-шлифовальные станки для контроля шероховатости и соосности поверхности;
6. Обработка поверхности и окончательная проверка:Выполните закалку, хромирование и керамическое покрытие по мере необходимости, проверьте размер, твердость, биение и динамическую балансировку с помощью полных комплектов инструментов и храните на складе после прохождения проверки.
Ход производства поддерживает 48-часовую визуальную обратную связь, срочные заказы могут открыть каналы ускоренного производства, а массовые заказы поддерживают службу управления запасами VMI.
1. Техническая консультация:Бесплатная консультация по подбору параметров, рекомендации подходящих моделей вала высокоскоростного двигателя в соответствии со скоростью оборудования клиента, условиями нагрузки и смазки;
2. Образец поддержки:Могут быть предоставлены бесплатные образцы, а также одновременно могут быть выпущены отчеты об испытаниях продукции для проверки адаптируемости оборудования;
3. Оптимизация схемы:Отрегулируйте схему процесса и материалов в соответствии с требованиями заказчика по затратам, чтобы контролировать затраты на закупки без снижения точности.
1. Полная отслеживаемость контроля качества:Сохраняйте записи испытаний для каждой партии продукции и отслеживайте технологическое оборудование и процедуры в случае проблем с размерами;
2. Гибкая реакция на заказ:Можно осуществлять как массовую оптовую продажу, так и небольшие партии образцов, обеспечивая поддержку трансграничных заказов внутри страны и за рубежом.
1. Расширенная длительная гарантия:На всю продукцию предоставляется единый расширенный гарантийный срок 24 месяца;
2. Диагностика неисправностей:Предоставлять услуги удаленной онлайн-диагностики в течение 48 часов для клиентов по всему миру, чье оборудование имеет неисправности в работе вращающегося вала;
3. Техническая поддержка итераций:Бесплатные схемы обновления процессов и оптимизации итерации продукта;
4. База данных по эксплуатации и техническому обслуживанию оборудования:Создайте базу данных об износе аксессуаров для совместных клиентов, чтобы заранее предупреждать о цикле замены и сокращать потери при простое.
Ответ: Коррекция динамического баланса высокоскоростного вала двигателя нашего завода может стабильно достигать класса G1, а некоторые модели, изготовленные по индивидуальному заказу, могут достигать более высоких стандартов, превышающих G1. Значение вибрации чрезвычайно низкое во время высокоскоростной работы, что полностью соответствует требованиям долгосрочной стабильной работы сверхвысокоскоростных двигателей и прецизионных шпинделей, а также является основным показателем, позволяющим различать обычные валы двигателей и высокопроизводительные высокоскоростные вращающиеся валы.
Ответ: Продукт является предпочтительным вспомогательным компонентом для высокоскоростных шпинделей и высокоскоростных двигателей, подходит для высокоскоростных автоматических производственных линий и различного прецизионного обрабатывающего оборудования. Он также может соответствовать новому энергетическому оборудованию, точным медицинским инструментам, вращающимся компонентам клапана водяного насоса. Высокопрочный вариант вала двигателя из твердого сплава больше подходит для промышленного оборудования с продолжительной работой под высокими нагрузками.
A: Стандартный диапазон диаметров вала массового производства составляет от φ5 мм до φ50 мм. Клиенты с особыми требованиями к сверхбольшим/маленьким диаметрам могут предоставить чертежи для индивидуальной настройки. Команда инженеров может оценить осуществимость процесса и предоставить производственный цикл и расценки.
A: Принять процесс сверхтонкого шлифования на микронном уровне для контроля точности, стандартное биение вала ≤0,001 ~ 0,003 мм, соосность контролируется в микронном диапазоне одновременно, эффективно уменьшая выделение тепла от трения во время высокоскоростного вращения, адаптируясь к стандартам закупок высокоточного оборудования с безмасляной смазкой.
A: Подложка изготовлена из высокопрочного сплава, который подвергается двойным процессам упрочнения: закалке, отпуску и азотированию. Корпус вала обладает высокой жесткостью и превосходной усталостной стойкостью. Он может противостоять центробежной силе и переменным нагрузкам во время длительной высокоскоростной работы, его нелегко деформировать и сломать, а срок службы намного лучше, чем у обычных валов двигателей из углеродистой стали.
Ответ: Опционально можно выбрать три основных метода упрочнения: закалку, хромирование и керамическое покрытие. После обработки твердость поверхности вала значительно улучшается, коэффициент трения снижается, адаптируясь к высокоскоростным условиям работы без масла и с низким содержанием масла, а также уменьшая частоту обслуживания оборудования.
A: Легкая конструкция значительно снижает момент инерции вала, улучшает динамическую скорость реакции двигателя, оборудование запускается и останавливается быстрее и в то же время снижает потребление рабочей энергии, отвечая требованиям производственных закупок высокой эффективности и низкого энергопотребления высокоскоростных производственных линий.
A: Стандартный допуск на внешний диаметр составляет два класса h6/h5, стабильность размеров высокая, зазор между подшипниками и роторами является равномерным во время сборки, проблем с ослаблением или заклиниванием не будет.
A: Продукт обработан с использованием технологии композитного упрочнения, обладает выдающейся способностью противостоять центробежной силе и переменным нагрузкам, превосходными усталостными характеристиками, его нелегко повредить при непрерывной работе в номинальном диапазоне скоростей, а также значительно снизить стоимость замены аксессуаров для оборудования.
Призыв к действию
Производители оборудования и торговцы, которым требуется закупка и настройка вала высокоскоростного двигателя и вала двигателя из твердого сплава, могут напрямую связаться с Guanshuo Precision. Предоставьте чертежи для получения бесплатных образцов и профессиональных предложений; предприятие поддерживает мелкие и крупные серийные заказы, может выполнять трансграничные заказы внутри страны и за рубежом. Опираясь на более чем десятилетний опыт прецизионной обработки валов, полную систему контроля качества и 24-месячную гарантийную гарантию, мы стабильно поставляем для вас высокоточные и долговечные аксессуары для вращающихся валов. Свяжитесь с техническими инженерами, используя контактную информацию ниже, чтобы получить эксклюзивные решения по поддержке.
