Являясь профессиональным производителем в Китае, компания Guanshuo Precision осуществляет массовое производство валов шаговых двигателей. Опираясь на зрелые процессы точения с ЧПУ и прецизионного шлифования для производства стандартизированных трансмиссионных валов, соответствующие логике управления шаговых двигателей с разомкнутым контуром с низким биением и высокой жесткостью, чтобы гарантировать общую точность позиционирования. Конструкция вала может быть гибко адаптирована с помощью комплексных схем износостойкой обработки поверхности. Размер и концентричность массового производства унифицированы и стабильны, совместимы с обычным оборудованием автоматизации без дополнительных адаптеров. Мы предоставляем комплексные услуги поддержки, включая настройку стандартных и нестандартных чертежей для производителей точного оборудования по всему миру. Все производственные процессы реализуются на нашем собственном заводе с полной сертификацией системы управления качеством ISO9001, 11 патентами на прецизионные детали вала и полным набором профессионального испытательного оборудования для проверки размеров, шероховатости и соосности.
Вал шагового двигателя является основным трансмиссионным устройством шаговых двигателей. Валы нашего завода в основном имеют интегрированную конструкцию прямого вала со стандартизированными шпоночными канавками, резьбой и D-образными плоскостями, что обеспечивает высокую универсальность и быструю сборку для всех видов обычного оборудования автоматизации без дополнительных переходников.
1. Технологическая поддержка обработки:На протяжении всего производства применяется композитный процесс токарной обработки с ЧПУ и сверхтонкого шлифования со стабильным допуском по внешнему диаметру и превосходной концентричностью. Качество массовых оптовых закупок в значительной степени унифицировано с полностью контролируемой технологией всего процесса.
2. Решения для износостойких поверхностей:Три дополнительных обработки поверхности, включая закалку, чернение и хромирование, могут значительно повысить износостойкость корпуса вала, обеспечить длительную бесперебойную непрерывную работу оборудования и продлить цикл замены всех принадлежностей машины.
3. Стандартизированные прецизионные размеры:Равномерно реализуйте допуск на наружный диаметр h7, фаску торцевой поверхности C0,5~C1, шероховатость поверхности Ra0,8~Ra1,6, биение вала контролируется в пределах 0,01~0,02 мм, все параметры соответствуют стандартам сборки прецизионного оборудования.
В целом, этот вал учитывает универсальность, точность обработки и износостойкий срок службы, одновременно открывая разрешения на полную настройку конструкции, охватывая как стандартные оптовые закупки, так и требования по адаптации нестандартного оборудования.
Сводная таблица стандартных характеристик выглядит следующим образом:
| Параметр Элемент | Стандартное значение |
|---|---|
| Допуск внешнего диаметра | h7 |
| Шероховатость поверхности | Ра0,8～Ra1,6 |
| Биение вала | ≤0,01～0,02 мм |
| Торцевая фаска | С0.5～С1 |

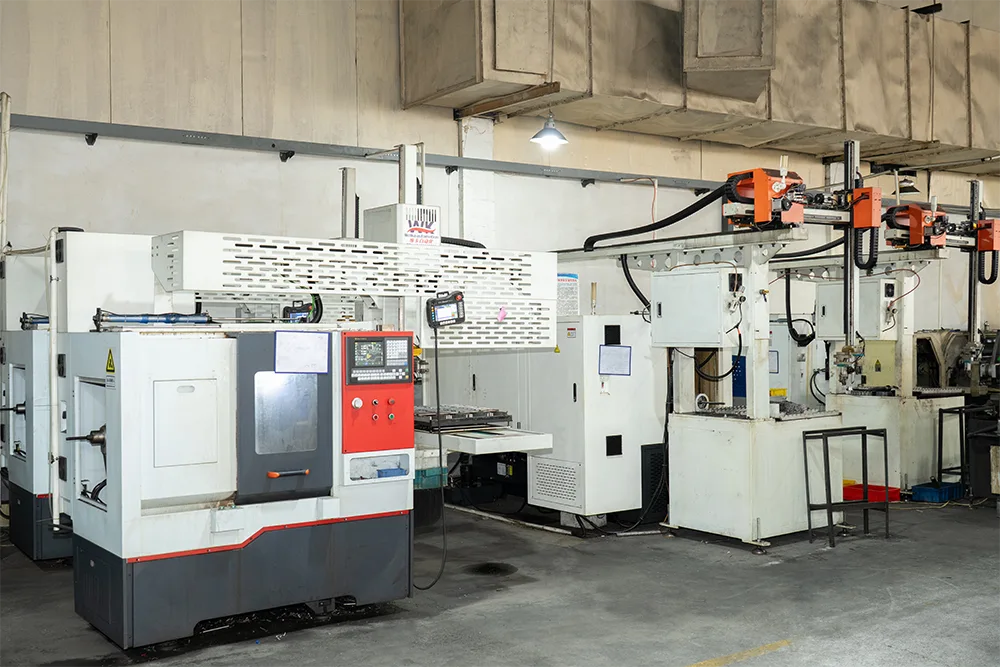

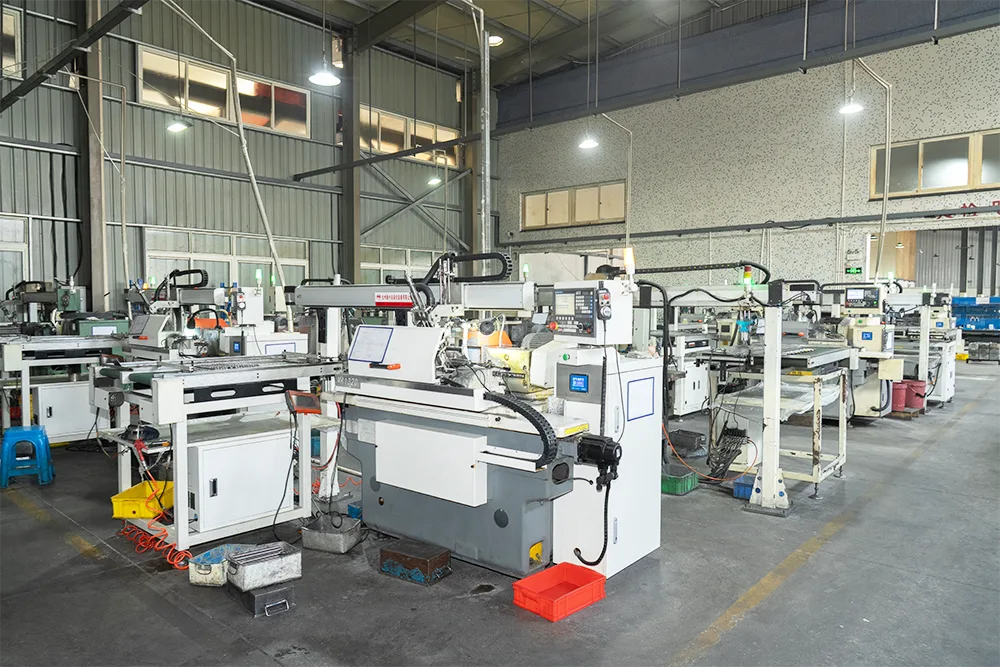

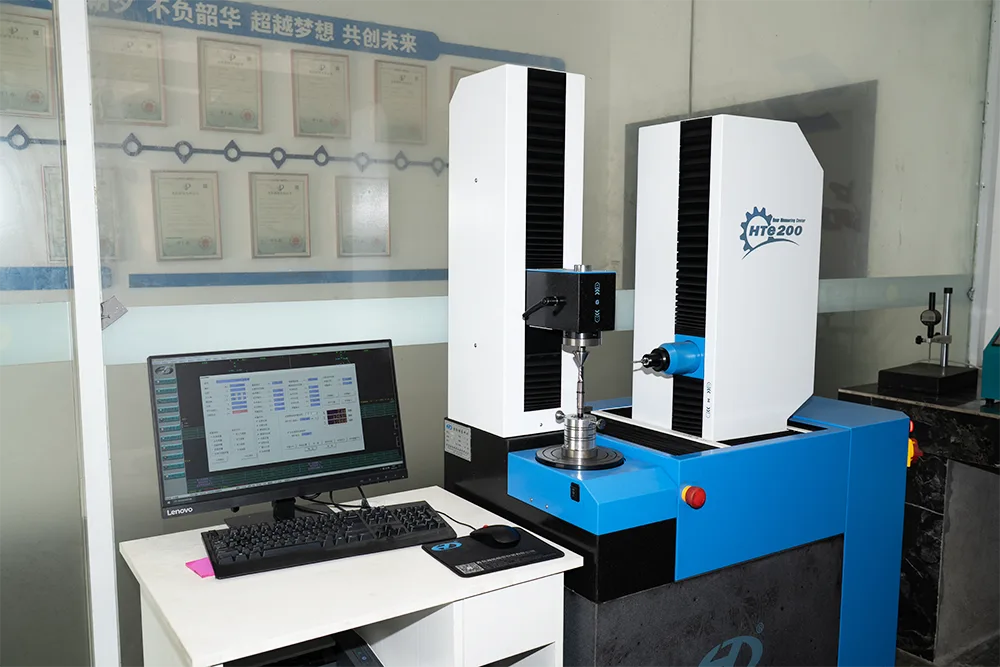

Наш завод оснащен более чем 60 обрабатывающим и испытательным оборудованием с ЧПУ, включая токарно-фрезерные станки с ЧПУ, цилиндрические и бесцентровые шлифовальные станки, что обеспечивает стабильную и постоянную точность размеров для каждой партии валов шаговых двигателей. Все данные о размерах в таблице проверены с помощью нашего собственного измерителя шероховатости, детектора концентричности и оптического измерительного прибора, и для каждой партии товаров могут быть предоставлены полные отчеты об испытаниях.
Весь процесс обработки включает токарную обработку на станке с ЧПУ с последующей чистовой цилиндрической шлифовкой с высокой стабильностью размеров и отсутствием явных отклонений в точности для массовой доставки. Три процесса обработки поверхности являются дополнительными, чтобы соответствовать различным требованиям к износостойкости и защите от ржавчины.
| Аспект | Токарная обработка с ЧПУ | Тонкое измельчение |
|---|---|---|
| Размерный допуск | ±0,02～0,05 мм (с осторожностью возможно h7) | ±0,005～0,01 мм (стабильный h7) |
| Шероховатость поверхности (Ra) | 1,6～3,2 мкм | 0,4～0,8 мкм (типично Ra0,8～1,6) |
| Биение (TIR) | 0,03～0,05 мм | ≤0,01～0,02 мм |
| Скорость производства | Быстро (подходит для больших объемов) | Медленнее (точная чистовая обработка) |
| Стоимость за штуку | Ниже | Более высокое (но стабильное качество) |
| Типичное использование | Черновая, предварительная обработка | Окончательная обработка прецизионных валов |
Этот вал шагового двигателя спроектирован с упором на четыре направления: точное позиционирование, легкий вес, широкая совместимость и высокая стоимость, при этом все характеристики полностью соответствуют эксплуатационным требованиям небольшого прецизионного оборудования автоматизации.
1. Высокоточное позиционирование с низким джиттером:Низкое радиальное биение и достаточная жесткость вала, отсутствие явного дрожания во время работы оборудования в сочетании с контролем угла шага шагового двигателя для стабильного поддержания стандартов точного позиционирования.
2. Легкая малоинерционная конструкция:Малый момент инерции обеспечивает плавный пуск и остановку оборудования и быстрый отклик, что идеально соответствует требованиям к динамическим характеристикам небольшого прецизионного оборудования.
3. Широкая универсальная совместимость:Совместимая с большинством шаговых двигателей на рынке, стандартизированная конструкция с прямым валом адаптируется к обычному оборудованию автоматизированных производственных линий с низким порогом выбора и приобретения модели.
4. Полная гибкая настройка структуры:Положение D-образной части, характеристики шпоночного паза, длина вала и структура резьбы могут быть отрегулированы по мере необходимости, чтобы быстро адаптироваться к нестандартному оборудованию и сократить цикл реализации проекта.
5. Экономичное оптовое решение:Контролируемые производственные затраты и стабильное качество для массовых закупок, баланс между практичностью оборудования и бюджетом закупок для адаптации ко всем типам масштабов заказов.
В сочетании с пятью основными функциями этот вал охватывает два сценария закупок: стандартную оптовую закупку и нестандартную настройку специального оборудования, адаптируясь к наиболее точным условиям работы.
| Особенность | Закалка (Закалка) | Чернение (оксид) | Хромирование |
|---|---|---|---|
| Износостойкость | Отличный | Умеренный | Высокий |
| Коррозионная стойкость | Нормально (нужен сальник) | Хороший (влагостойкий) | Отличный (кислото/солеустойчивый) |
| Твердость поверхности (HRC) | 55--60 | 25--30 (основной материал) | 65--70 (слой покрытия) |
| Коэффициент трения | 0,6--0,8 | 0,4--0,5 | 0,1--0,2 |
| Изменение размеров | Небольшой рост (0,01--0,02 мм) | Незначительный | Незначительный |
| Срок службы (типичный) | Долго работает под большой нагрузкой | Среда общего назначения | Долго в условиях точности |
| Стоимость (относительная) | Низкий | Низкий | Высокий |
| Лучшее приложение | Высокий крутящий момент, ударная нагрузка | Недорогая автоматизация внутри помещений | Точное позиционирование, агрессивные среды |
Опираясь на такие преимущества продукта, как точное позиционирование, низкий уровень джиттера и широкую совместимость, валы шаговых двигателей в основном применяются во всех видах небольшого прецизионного оборудования автоматизации, уделяя особое внимание производственным сценариям с точным контролем точки.
1. Малое прецизионное передающее оборудование:Приборы для лабораторных испытаний, обрабатывающее микрооборудование с ЧПУ, опирающееся на корпус вала с низким джиттером, чтобы гарантировать безошибочное повторное позиционирование для долгосрочной работы.
2. Обычные автоматические производственные линии:Небольшие сортировочные модули, раздвижные столы для трансплантации, компоненты шагового привода, напечатанные на 3D-принтере, стандартизированные валы для прямой массовой сборки.
3. Оборудование автоматической регулировки:Интеллектуальные механизмы регулировки, небольшие исполнительные компоненты шагового привода, легкая конструкция улучшают скорость реакции оборудования при запуске и остановке.
Таким образом, все небольшое оборудование автоматизации, требующее фиксированной точки зажима, точной настройки угла и высокочастотного возвратно-поступательного движения, может выбрать наш вал в качестве основной опорной части передачи.
Компания Guanshuo Precision имеет более чем десятилетний опыт прецизионной обработки валов. Полная квалификация, стандартизированные производственные линии и полный контроль качества обеспечивают стабильную поддержку массовой поставки валов.
1. Авторитетная сертификация системы:Предприятие прошло сертификацию системы менеджмента качества ISO9001. Все процедуры, включая обработку на станках с ЧПУ, шлифовку и обработку поверхности, стандартизированы и контролируются, с отслеживаемым качеством для массовой продукции. Сертификационные документы, патентные сертификаты и фотографии заводских цехов могут быть предоставлены для аудита клиента и участия в тендере по проекту.
2. Зрелые производственные мощности с ЧПУ:Оснащен полным набором токарно-фрезерных композитных станков, цилиндрических шлифовальных станков с ЧПУ и бесцентровых шлифовальных станков, поддерживает мелкосерийные образцы и долгосрочные оптовые поставки со стабильной поставкой для трансграничных экспортных заказов. Мы приняли участие в ярмарке импорта и экспорта оборудования в Нинбо в ноябре 2025 года и экспортировали прецизионные валы многим зарубежным производителям промышленного оборудования.
3. Полная предпродажная и послепродажная поддержка:Бесплатная оценка чертежей и пробное производство образцов перед продажей; единая гарантия 24 месяца после продажи, возможность технического дока для адаптации оборудования и доработки конструкции. Наши правила послепродажного обслуживания отображаются на официальной странице обслуживания веб-сайта, включая 48-часовую онлайн-техническую удаленную поддержку для покупателей со всего мира.
4. Богатый опыт поддержки отрасли:Долгосрочная поддержка валов прецизионных двигателей для автоматизации, 3C и производителей небольших прецизионных инструментов, знакомых с требованиями к сборке и точности различного шагового оборудования. У нас есть 6 штатных инспекторов контроля качества для проведения трехэтапной полной проверки сырья, полуфабрикатов и готовой продукции.
О: Продукт обладает высокой универсальностью и совместим с большинством шаговых двигателей, представленных на рынке. Обычные стандартные спецификации могут быть собраны напрямую без структурных изменений. Для специальных нестандартных двигателей можно предоставить соответствующие конструкции вала по чертежам.
А: Да. Корпус вала имеет малое радиальное биение и достаточную жесткость без явного дрожания при работе оборудования. В сочетании с шаговым управлением шаговым двигателем он может стабильно соответствовать повторяющимся требованиям к позиционированию прецизионного оборудования.
О: Поддерживается полная настройка структуры. Положение D-образной плоскости, размер шпоночного паза, общая длина вала и спецификация резьбы могут быть отрегулированы по мере необходимости, чтобы быстро соответствовать установочным размерам нестандартного оборудования и сократить общий цикл реализации проекта.
Ответ: Опционально доступны три процесса упрочнения поверхности: закалка, чернение и хромирование. Износостойкость корпуса вала после обработки значительно улучшается, что позволяет обеспечить длительную бесперебойную работу оборудования.
А: Да. Весь набор процессов обработки с ЧПУ и тонкого шлифования стабильен, с унифицированным контролем допуска по наружному диаметру, концентричности и шероховатости поверхности. Все партии продукции перед поставкой полностью проверяются с контролируемым качеством и высокой точностью.
Ответ: В основном применимо к небольшим прецизионным инструментам, обычным автоматическим производственным линиям и модулям микрошагового привода. Можно выбрать любое небольшое оборудование автоматизации, требующее повторяющейся точности позиционирования.
О: Да, мы можем предоставить сертификат ISO9001, патентные сертификаты на полезную модель для валов двигателя, отчеты о проверке размера партии и фотографии производства в мастерской. Все документы являются реальными и проверяемыми, и их можно использовать для заводской проверки, торгов по проекту и приемки оборудования на предмет безопасности.
Мы уже много лет сотрудничаем с известными отечественными и зарубежными брендами, такими как Omron и Decathlon, накопив большое количество массовых корпусов прецизионных шаговых двигателей для средств автоматизации.
Название компании:Компания прецизионного оборудования Нинбо Гуаньшо, ООО
Адрес:№ 268-1 Qingqing Road, район Цзяочуань, район Чжэньхай, город Нинбо, провинция Чжэцзян, Китай
Режимы сотрудничества:Стандартная оптовая торговля, нестандартная настройка чертежей, бесплатные образцы, международные заказы, с инженерами можно проконсультироваться по поводу расценок.
