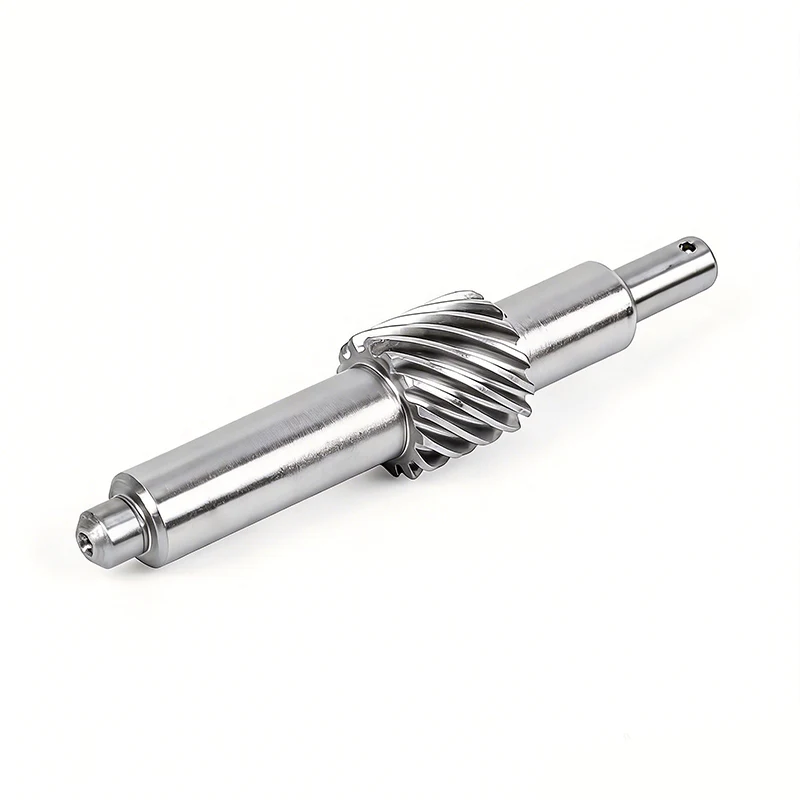

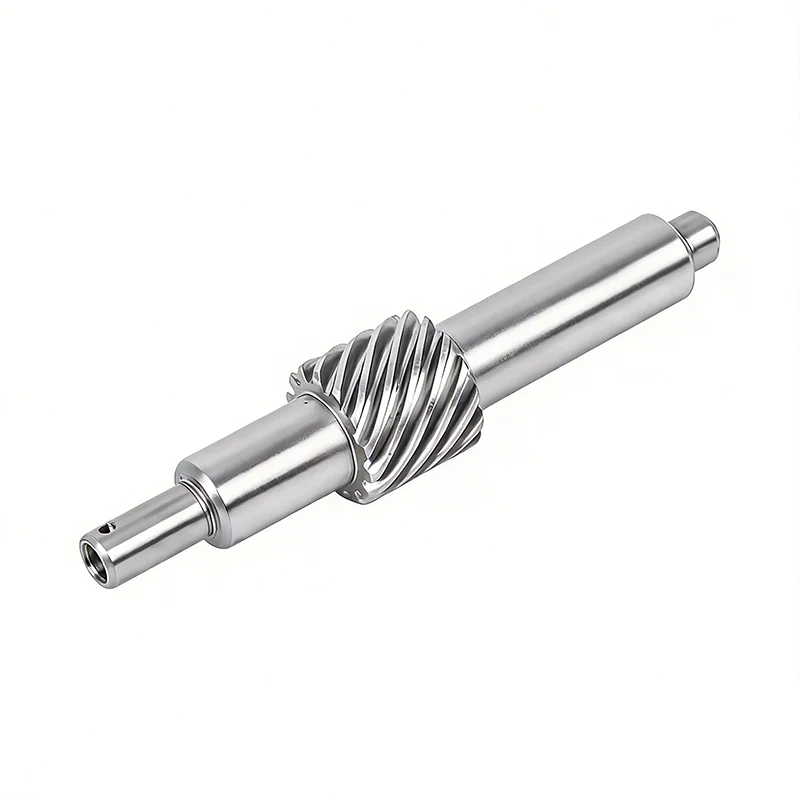

Не все пневматические системы работают одинаково: некоторые работают всухую, некоторые несут масляно-водяной туман, и все они сталкиваются с высокочастотными ударами при старте и остановке. Наш вал пневматического приводного двигателя, изготовленный в Нинбо, Китай, компанией Ningbo Guanshuo Precision Hardware Co., Ltd., доступен в различных конфигурациях материалов и покрытий в соответствии с вашими конкретными условиями работы. От стандартных систем с сухим воздухом до агрессивных сред, смешанных с маслом и водой, существует конфигурация, созданная для вашего применения.
Выбор подходящего вала пневматического приводного двигателя начинается с понимания условий вашей работы. Различные пневматические среды предъявляют совершенно разные требования к коррозии, нагрузке и уплотнению, а использование неправильной конфигурации приводит к преждевременному выходу из строя.
| Тип условия | Характеристики | Требования к шпоночному валу |
|---|---|---|
| Системы сухого воздуха | Чистый, сухой сжатый воздух; минимальная влажность | Базовая коррозионная стойкость; хорошая ударопрочность; стандартное уплотнение |
| Нефтяно-водяная смесь | Сжатый воздух переносит масляный и водяной туман; кавитационный риск | Повышенная защита от коррозии; кавитационная стойкость; прецизионное уплотнение |
| Высокая коррозия | Влажные, химически насыщенные или наружные пневматические системы | Основной материал из нержавеющей стали; максимальная коррозионная стойкость |
Не знаете, какой тип?Отправьте нам описание условий работы, и наши инженеры порекомендуют оптимальное сочетание материала и обработки поверхности.
Мы предлагаем четыре стандартных варианта материалов для нашихПневматический приводной вал двигателя, каждый из которых подходит для различных уровней коррозии и требований к нагрузке.
| Материал | Коррозионная стойкость | Сила и воздействие | Лучшее для |
|---|---|---|---|
| Легированная сталь 42CrMo | Базовый (с покрытием) | Высокая прочность, отличная ударная вязкость | Сухие или слегка запотевшие системы; средние и тяжелые нагрузки |
| 20CrMnTi | Базовый (с покрытием) | Хорошо после цементации и закалки | Пневмодвигатели общего назначения; экономичный вариант |
| Нержавеющая сталь 304 | Хороший | Умеренная сила | смешанные нефтеводяные системы; среда с умеренной коррозией |
| Нержавеющая сталь 316 | Отличный | Умеренная сила | Высококоррозионные среды; химические или наружные пневматические системы |
Не знаете, какой материал выбрать?Отправьте нам описание условий работы, и наши инженеры порекомендуют оптимальное сочетание материала и обработки поверхности.
Коррозия является основной причиной отказов пневматических систем: сжатый воздух часто содержит масло, воду и загрязняющие вещества, которые поражают поверхности валов. Наш вал пневматического приводного двигателя сконструирован с целенаправленной защитой от коррозии и позволяет работать в сухих, влажных и смешанных пневматических условиях.
| Особенность | Описание |
|---|---|
| Специальное антикоррозионное покрытие | Применяется для валов из легированной стали для обеспечения устойчивости к водно-масляной кавитации в системах сжатого воздуха. |
| Варианты основания из нержавеющей стали | Нержавеющая сталь 304 или 316 для сред с повышенной коррозией. |
| Устойчивость к маслам и смазкам | Совместим с гидравлическим маслом и смазочным маслом, обычно встречающимся в пневматических системах. |
● Валы служат дольше в пневматических условиях, смешанных с маслом и водой.
● Отсутствие ржавчины или деградации поверхности, загрязняющих вашу пневматическую систему.
● Стабильная производительность в сухих и влажных рабочих циклах.
● Соответствует требованиям по антикоррозийным закупкам для смешанных условий работы в сухом и влажном состоянии.
Пневматические системы известны своей быстрой цикличностью и мгновенными ударными нагрузками. В таких условиях стандартные валы двигателей быстро устают. Вал нашего пневматического приводного двигателя прошел термическую обработку, чтобы обеспечить прочность, необходимую для того, чтобы выдержать миллионы циклов пуска и остановки.
● Закалка и отпуск--- Базовая термическая обработка для обеспечения общей прочности конструкции.
● Науглероживание и закалка--- Создает твердый поверхностный слой, сохраняя при этом прочную, амортизирующую сердцевину.
● Сильная прочность ядра--- Выдерживает мгновенные ударные нагрузки от пневмопривода
● Справляется с мгновенным воздействием активации пневматического привода.
● Устойчивость к усталостному растрескиванию в результате миллионов циклов старт-стоп.
● Сохраняет производительность даже при работе на высоких частотах.
● Соответствует требованиям к закупкам противоударного оборудования для пневматического оборудования.
Надежное уплотнение имеет важное значение в пневматических системах для предотвращения утечки воздуха и поддержания давления. Наш вал пневматического приводного двигателя изготовлен в соответствии со стандартами точности, которые обеспечивают бесшовное соединение с пневматическими и сальниками.
| Параметр | Ценить | Преимущество уплотнения |
|---|---|---|
| Допуск сечения посадки уплотнения | ИТ5 - ИТ6 | Точная посадка благодаря пневматическим уплотнительным кольцам |
| Шероховатость поверхности (уплотнение) | Ра 0,1 ~ 0,4 мкм | Гладкая поверхность предотвращает износ уплотнения |
| Округлость | ≤ 0,005 мм | Равномерный контакт уплотнения по окружности |
| Цилиндричность | ≤ 0,008 мм | Равномерное уплотнение по всей длине уплотнения |
| Допуск внешнего диаметра | h7 | Точная посадка с подшипниками и уплотнениями |
● Бесшовная посадка с пневматическими уплотнительными кольцами и сальниками.
● Соответствует стандартам сборки и требованиям к закупкам с высокой степенью герметизации.
● Сокращает время сборки и необходимость регулировки.
● Обеспечивает стабильные характеристики уплотнения для всех производственных партий.
Наш вал пневматического приводного двигателя полностью настраивается в соответствии с вашими конкретными условиями работы и требованиями к оборудованию. Ниже приведены стандартные параметры конфигурации. Также доступны пользовательские спецификации.
| Категория | Стандартные опции | Руководство по выбору |
|---|---|---|
| Базовый материал | Нержавеющая сталь 42CrMo / 20CrMnTi / Нержавеющая сталь 304 / Нержавеющая сталь 316 | Сплав для сухой; 304 для нефти-воды; 316 для высокой коррозии |
| Обработка поверхности | Стандартное покрытие/Улучшенное покрытие/Полированный (SS) | Подберите покрытие к уровню коррозии; SS можно использовать без покрытия |
| Термическая обработка | Закалка и отпуск / Науглероживание и закалка / Комбинированный | Науглероживание для твердой поверхности + прочная сердцевина; необходим для достижения высоких результатов |
| Допуск внешнего диаметра | h7 (стандартный) / h6 / h5 (точный) | h7 для общего; более плотный для высокой герметизации |
| Секция посадки уплотнения | Допуск IT5‑IT6 / Ra 0,1‑0,4 мкм | IT5 для критического уплотнения; IT6 для стандартных уплотнений |
| Геометрическая точность | Округлость ≤0,005 / Цилиндричность ≤0,008 / Биение ≤0,005‑0,015 | Более высокая точность для высокоскоростных систем или систем с высокой герметизацией |
| Особенности конца вала | Внутренняя резьба M5‑M12 / шпоночные пазы / лыски / нестандартные профили | Уточняйте в зависимости от подключения вашего оборудования |
| Шероховатость поверхности | Ra 0,4‑0,8 мкм (общий) / Ra 0,1‑0,4 мкм (уплотняющий) | Гладче для герметизации поверхностей; стандарт для некритических зон |
Не знаете, какую конфигурацию выбрать?Наши инженеры по применению могут порекомендовать оптимальную настройку с учетом ваших условий работы и требований к производительности.
Наш вал пневматического приводного двигателя может использоваться в широком спектре пневматических устройств, каждое из которых имеет различные требования к коррозии, нагрузке и уплотнению. Ниже приведены наиболее распространенные сценарии и рекомендуемая конфигурация для каждого из них.
Сценарий:Чистый, сухой сжатый воздух в контролируемых заводских условиях. Минимальная влажность, отсутствие значительных коррозийных элементов.
Ключевые проблемы:Высокочастотный старт-стоп удар; длительный срок службы; экономическая эффективность.
Рекомендуемая конфигурация:Легированная сталь 42CrMo или 20CrMnTi, Q&T + цементация, стандартное покрытие, уплотнение IT5‑IT6.
Типичное оборудование:Приводы заводской автоматизации, стандартные пневматические двигатели, цилиндры сборочной линии.
Сценарий:Сжатый воздух содержит масляный туман и водяной пар, что часто встречается во многих промышленных пневматических системах со смазкой и неполной сушкой воздуха.
Ключевые проблемы:Нефтеводяная кавитационная коррозия; риск отслаивания покрытия; совместимость уплотнения с воздухом, насыщенным маслом.
Рекомендуемая конфигурация:Нержавеющая сталь 304 (или 42CrMo с улучшенным покрытием), специальный антикоррозионный слой, прецизионное уплотнение IT5‑IT6, округлость ≤0,005 мм.
Типичное оборудование:Пневматические двигатели с масляной смазкой, промышленные пневмоинструменты, системы сжатого воздуха для мастерских.
Сценарий:Наружное пневматическое оборудование, системы химической промышленности или влажная прибрежная среда — коррозия является первоочередной проблемой.
Ключевые проблемы:Высокая влажность и химическое воздействие; ржавчина и деградация поверхности; долговременная надежность в суровых условиях.
Рекомендуемая конфигурация:Нержавеющая сталь 316 для максимальной прочности, полированная поверхность, прецизионное уплотнение шлифовки, сертификаты на материалы.
Типичное оборудование:Наружные приводы, пневматические системы химической обработки, морское оборудование.
Сценарий:Пневматические манипуляторы, высокоскоростные системы захвата и перемещения, средства автоматизации — вал совершает циклы сотни или тысячи раз в день.
Ключевые проблемы:Усталость от повторяющихся ударов; износ в местах соединения; стабильная производительность на протяжении миллионов циклов.
Рекомендуемая конфигурация:Легированная сталь 42CrMo для баланса прочности и прочности, Q&T + цементация, расчетная прочность сердечника, закаленная износостойкая поверхность.
Типичное оборудование:Пневматические манипуляторы, высокоскоростные манипуляторы, автоматизированные системы сборки.
Не уверены, какой сценарий подходит вашему приложению?Свяжитесь с нашими инженерами по пневматике — мы поможем вам выбрать оптимальную конфигурацию с учетом ваших конкретных условий работы.
Каждый вал пневматического приводного двигателя Guanshuo проходит строгий контроль качества, чтобы обеспечить надежную работу вашей пневматической системы.
● Проверка сертификации материалов (легированная сталь и нержавеющая сталь).
● Тестирование химического состава.
● Проверка твердости и микроструктуры.
● Проверка размеров на каждом этапе производства.
● Проверка твердости после термообработки.
● Измерение шероховатости поверхности
● Проверка толщины покрытия и адгезии (валы с покрытием)
● Полная проверка размеров, включая уплотняющие поверхности.
● Измерение округлости и цилиндричности.
● Проверка качества поверхности и целостности покрытия.
● Измерение резьбы (внутренняя резьба на конце вала).
● Полностью автоматическая система оптического контроля.
● Измерители качества поверхности
● Твердомеры
● Приборы для измерения цилиндрическости
● Резьбомеры
● Система менеджмента качества ISO 9001:2015.
● Национальное высокотехнологичное предприятие
● 11 запатентованных технологий
О: Это зависит от ваших условий работы. Для систем сухого воздуха хорошо подходят 42CrMo или 20CrMnTi с антикоррозионным покрытием. Для условий смешанной нефти и воды хорошим выбором является нержавеющая сталь 304. Для сред с высокой степенью коррозии или химических веществ используйте нержавеющую сталь 316. Отправьте нам информацию о своем состоянии, и мы порекомендуем оптимальное сочетание материала и покрытия.
А: Да. Валы из легированной стали имеют специальное антикоррозионное покрытие, которое противостоит водомасляной кавитации в сжатом воздухе и легкой коррозии от гидравлического или смазочного масла. Для более суровых условий варианты из нержавеющей стали (304 или 316) обеспечивают еще лучшую коррозионную стойкость.
А: Допуск сечения посадки уплотнения достигает класса IT5‑IT6 при шероховатости поверхности Ra 0,1‑0,4 мкм. Округлость не более 0,005 мм, цилиндричность не более 0,008 мм. Эти характеристики обеспечивают бесшовную стыковку с пневматическими уплотнительными кольцами и сальниками, что соответствует стандартам сборки с высоким уровнем уплотнения.
A: Стандартная внутренняя резьба на конце вала варьируется от M5 до M12. Мы также можем добавить специальные элементы, такие как шпоночные пазы, лыски или специальные профили, в соответствии с вашими требованиями к чертежу. Сообщите нам, что вам нужно для подключения, и мы соответствующим образом спроектируем конец вала.
О: Да, сертификаты на материалы предоставляются с каждой партией. Это особенно важно для валов из нержавеющей стали, где состав материала напрямую влияет на коррозионную стойкость. Отчеты о проверке размеров, отчеты об испытаниях на твердость и отчеты о толщине покрытия также доступны по запросу.
А: Абсолютно. Просто опишите ваши условия работы — качество воздуха, содержание влаги/масла, частоту циклов, тип нагрузки — и наши инженеры порекомендуют оптимальную конфигурацию материала и обработки поверхности для вашего конкретного пневматического применения.
Конфигурация пневматической системы не является универсальной. Правильный выбор материала, покрытия и допусков полностью зависит от условий вашей работы. Наши инженеры по применению помогут вам сделать все правильно с первого раза — не переплачивая за ненужные функции, не занижая спецификации и не рискуя преждевременным сбоем.
Наши инженеры помогут вам:
● Выбор материала на основе ваших требований к коррозии и нагрузкам.
● Рекомендации по обработке поверхности и нанесению покрытия.
● Спецификация допуска и точности уплотнения.
● Конструкция конца вала для вашего конкретного оборудования.
● Оптимизация затрат без ущерба для производительности.
Свяжитесь с нашей командой разработчиков приложений:
● Телефон/WhatsApp: +86‑15990709753.
● Время ответа: в течение 24 рабочих часов по техническим запросам.
Чтобы ускорить консультацию, подготовьте:
● Описание условий труда (качество воздуха, влажность, температура).
● Нагрузка и частота циклов
● Требуемые размеры вала
● Необходим тип подключения.
● Расчетное годовое количество

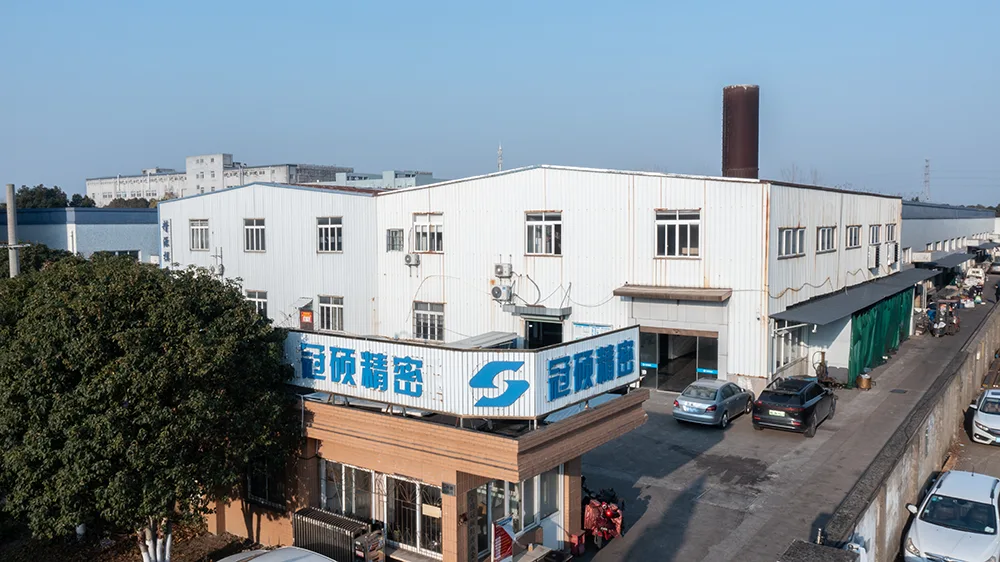

Компания прецизионного оборудования Нинбо Гуаньшо, ООО
