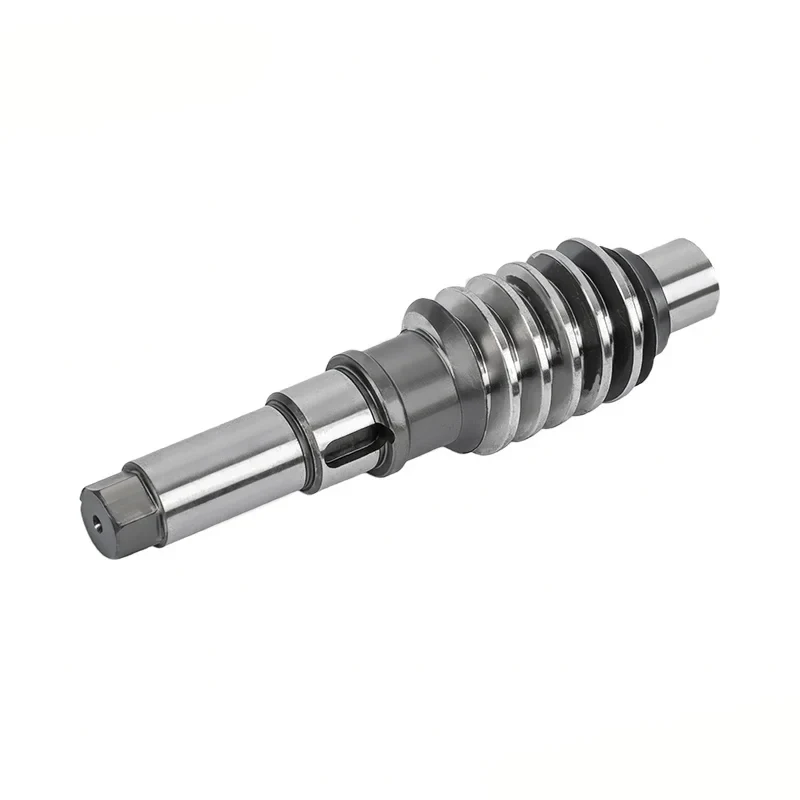

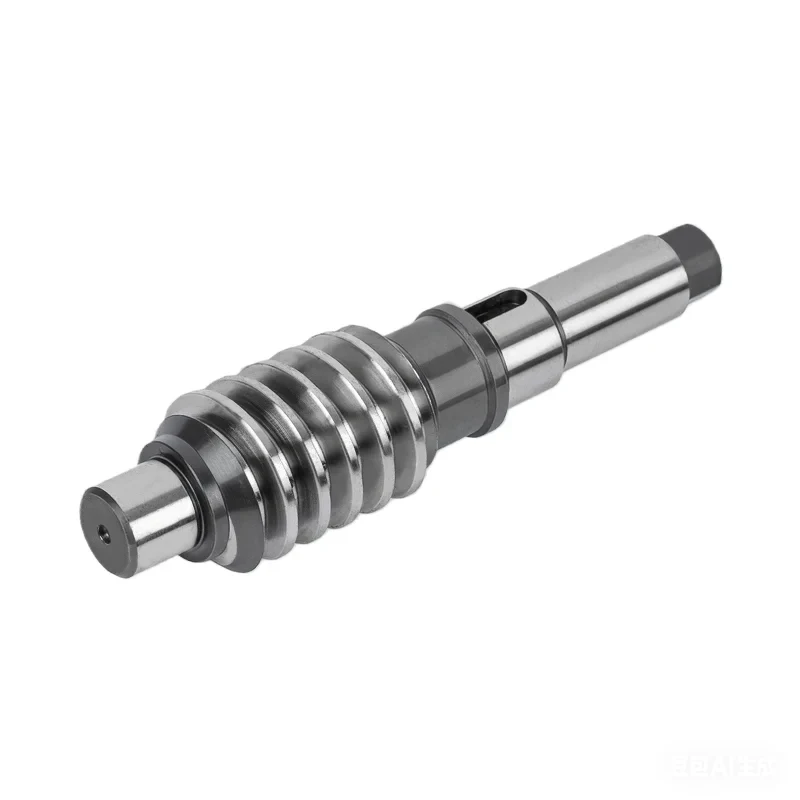

Сверхточный вал двигателя, поставляемый заводом Guanshuo, не является модернизированной версией обычных валов двигателя. Напротив, это эксклюзивный продукт, который полностью изготовлен в соответствии со сверхточными стандартами, от сырья, обработки до проверки. Мы применяем полную автоматизированную обработку с ЧПУ, и каждый вал перед отправкой проходит комплексную прецизионную проверку, чтобы гарантировать, что отклонение партии составляет ≤ 0,001 миллиметра. Смешение любых несоответствующих продуктов будет строго предотвращено, гарантируя, что каждая партия продуктов сохраняет стабильно высокую точность и действительно соответствует требованиям к закупкам сверхточного оборудования.
В отличие от обычных валов двигателя, ориентированных на практичность, этот сверхточный вал двигателя подчеркивает максимальную точность и исключительную адаптируемость к окружающей среде. Будь то допуск по размерам, гладкость поверхности или прочность материала и устойчивость к атмосферным воздействиям, все это соответствует самым высоким отраслевым стандартам. Это основная опора для передачи высокоточного сверхточного оборудования, а также отражает нашу основную силу как профессионального поставщика валов двигателя.
Это самая основная изюминка. Ключевым моментом является то, что диапазон допусков поверхности достигает IT3–IT4, допуск диаметра контролируется в пределах от ±0,001 до ±0,003 мм, соосность составляет ≤0,002 мм, радиальное биение составляет ≤0,003 мм, биение торцевой поверхности составляет ≤0,002 мм, а допуск наружного диаметра достигает стандарта h5.
После обработки сверхточным шлифованием, зеркальной полировкой и другими методами шероховатость поверхности подшипника составляет от Ra0,05 до Ra0,2, коэффициент трения близок к нулю, что полностью соответствует требованиям сверхточной беззазорной передачи и сборки с нулевым зазором. При сборке нет необходимости в повторных регулировках, что значительно повышает производительность сборки.
Стандарт проверки:Каждый вал подвергается полноразмерному контролю с помощью полностью автоматического оборудования для оптического контроля, данные проверки отслеживаются.
Инспекционное оборудование:Измеритель цилиндричности, измеритель шероховатости поверхности, 2D-проектор (подробнее см. раздел «Контроль качества»)
Мы не используем обычные подложки. Вместо этого мы специально комбинируем высококачественные материалы, такие как конструкционная сталь премиум-класса, подшипниковая сталь и титановый сплав.
После вакуумной карбонизации и закалки, глубокой низкотемпературной обработки, ионного азотирования и других профессиональных процессов твердость поверхности тела вала достигает 60–65 HRC. При этом сердечник сохраняет высокую прочность. Даже в условиях работы на сверхвысоких скоростях и сверхтяжелых нагрузках он может работать стабильно, не подвержен износу или поломке, что значительно продлевает срок службы.
Запатентованная технология:У нас есть несколько запатентованных технологий, подробности см. в разделе патентных сертификатов.
Мы предлагаем высококачественную обработку поверхности, такую как вакуумное ионное азотирование и керамическое покрытие, которые позволяют валу двигателя иметь чрезвычайно высокую коррозионную стойкость и антикоррозионные свойства. Даже в диапазоне экстремальных температур от -60℃ до 200℃ он может поддерживать стабильную работу.
Будь то экстремальные промышленные условия с резкими изменениями температуры и влажности, сильной коррозией или высоким уровнем вакуума, он может стабильно работать в течение длительного времени без частого технического обслуживания, что значительно снижает затраты на обслуживание сверхточного оборудования.
Весь процесс осуществляется посредством автоматизированной обработки с числовым программным управлением и комплексных прецизионных испытаний, гарантируя постоянство точности каждой партии продукции. Отклонение партии чрезвычайно мало, что полностью соответствует стандартизированным требованиям для крупномасштабных закупок сверхточных двигателей. В процессе закупок не нужно беспокоиться о проблемах сборки, вызванных различиями в партиях, что значительно повышает эффективность закупок.
Гарантия мощности:26 круглошлифовальных станков с ЧПУ, 6 высокоточных бесцентрово-шлифовальных станков, 60 станков с ЧПУ
Система отслеживания:Полная отслеживаемость качества обработки на станке с ЧПУ, каждую партию можно отследить до партии сырья и параметров обработки.
| Параметр | Ценить | Параметр | Ценить |
|---|---|---|---|
| Допуск наружного диаметра | h5 | Шероховатость поверхности | Ра0,05～Ra0,2 |
| Биение диаметра | ≤0,001～0,003 мм | Торцевое биение | ≤0,002 мм |
| Соосность | ≤0,002 мм | Радиальное биение | ≤0,003 мм |
| Применимый диапазон температур | -60℃ ~ +200℃ | Метод термообработки | Закалка вакуумной цементацией + криогенная обработка |
| Дополнительные материалы | Легированная конструкционная сталь/Подшипниковая сталь/Титановый сплав | Обработка поверхности | Ионное азотирование/керамическое покрытие |
| Отклонение консистенции партии | ≤0,001 мм | Метод проверки | Полностью автоматический оптический полный контроль |
💡Нужны индивидуальные параметры?Мы поддерживаем полноразмерную настройку,свяжитесь с инженерами для индивидуальных решений
| Инспекционное оборудование | Объекты проверки |
|---|---|
| Полностью автоматическое оборудование для оптического контроля | Полноразмерный автоматический осмотр |
| Цилиндрический датчик | Цилиндричность, округлость, прямолинейность |
| Калибр чистоты поверхности | Шероховатость поверхности Значение Ra |
| Двумерный проектор | Размеры профиля, геометрические допуски |
| Твердомер | Твердость поверхности HRC |
| Центр тестирования передач | Параметры, связанные с передачей |
1. Входной контроль:Сертификат на сырье + отбор проб на твердость + первоначальный контроль размеров
2. Первая проверка изделия:Полноразмерная проверка первого изделия в партии, подтверждение квалификации перед массовым производством
3. Инспекция технологического патруля:Выборочный контроль процесса для обеспечения стабильности обработки
4. Полная проверка готовой продукции:100% полноразмерный контроль с помощью полностью автоматического оборудования оптического контроля.
5. Заводская повторная проверка:Повторная проверка отбора проб отделом обеспечения качества, выдача отчета о заводской проверке
Сертификация качества:ПрошедшийИСО 9001сертификация системы менеджмента качества
Доступно по запросу:Сертификат на материал, отчет о термообработке, отчет о заводских проверках (прилагается к отправке)
К высокоточным приборам, таким как прецизионные измерительные приборы и лабораторное испытательное оборудование, предъявляются чрезвычайно высокие требования к точности передачи. Даже малейшее отклонение может повлиять на результаты испытаний. Наш сверхточный вал двигателя обеспечивает плавную передачу, обеспечивая точную работу инструментов и повышая точность тестовых данных.
Сверхточные станки и оборудование. Точность передачи станков напрямую определяет качество обрабатываемой продукции. Особенно для высокопроизводительных станков с ЧПУ и прецизионных шлифовальных станков вал двигателя должен иметь чрезвычайно высокую точность и стабильность. Этот продукт может идеально соответствовать, уменьшать ошибки передачи, а также повышать точность обработки и уровень квалификации продукта.
Высококлассное оборудование для экстремальных условий, такое как аэрокосмическое оборудование, оборудование для глубоководных исследований и оборудование для работы в условиях высокого вакуума, работает в суровых условиях и предъявляет чрезвычайно высокие требования к коррозионной стойкости, термостойкости и стабильности валов двигателей. Наш сверхточный вал двигателя может работать стабильно и непрерывно в таких экстремальных условиях, обеспечивая нормальную работу оборудования.
● Высококачественное электронное оборудование.
● Прецизионные медицинские приборы.
● Высокопроизводительные автоматизированные производственные линии.
Кроме того, он также широко применяется в таких сценариях, как высокотехнологичное электронное оборудование, прецизионные медицинские устройства и высокотехнологичные автоматизированные производственные линии. Этот сверхточный вал двигателя может идеально удовлетворить все требования к закупкам, требующие сверхточной передачи без зазоров, стабильных партий и адаптации к экстремальным условиям. Это предпочтительный основной компонент для закупок высококачественного оборудования.
Предоставляем консультации по настройке технических параметров, совместную проверку конструкции с помощью 3D-чертежей, бесплатное предоставление образцов и план оптимизации затрат, гарантируя, что продукт соответствует условиям оборудования клиента и требованиям по снижению затрат.
Стандартные образцы на складе предоставляются бесплатно, расходы по доставке оплачиваются покупателем. На нестандартные образцы взимается плата за механическую обработку, которая полностью вычитается из суммы первого оптового заказа, соответствующего стандартному минимальному заказу. Ежегодные клиенты с покупками на сумму более 30 000 долларов США имеют право на получение до 3 бесплатных индивидуальных образцов для каждой новой модели каждый год.
Полное отслеживание качества обработки с ЧПУ, 48-часовая визуальная обратная связь о ходе производства, проверка качества системы сертификации ISO/TS16949, поддержка управления запасами VMI и реагирование на экстренные заказы.
Расширенная гарантия на 24 месяца, диагностика глобальных проблем на месте в течение 48 часов, бесплатное предоставление решений по модернизации процессов и итерациям, создание базы данных об износе оборудования клиентов для раннего предупреждения и технического обслуживания.
Компания прецизионного оборудования Нинбо Гуаньшо, ОООбыла основана в 2016 году и расположена в провинции Чжэцзян, городе Нинбо, Китай. Основное внимание уделяется исследованиям и производству высокоточных сердечников валов двигателей. Это профессиональный производитель сверхточных валов двигателей, который объединяет исследования и разработки, производство и продажи.
Компания уже более десяти лет активно занимается прецизионной аппаратной обработкой. Компания руководствуется технологическими инновациями и фокусируется на нише рынка компонентов высокого класса. Этовысокотехнологичное предприятие национального уровняи теперь стала одним из основных поставщиков для новых энергетических транспортных средств, промышленной автоматизации и бытовой техники.
● Всего сотрудников: 50+.
● Инженерно-технический персонал: 3 чел.
● Отдел качества: 6
● Группа исследований и разработок: сосредоточена на сердечниках валов двигателей, автомобильных компонентах и т. д.
● Запатентованные технологии: 11 позиций
● Круглошлифовальные станки с ЧПУ: 26 единиц.
● Высокоточные бесцентрово-шлифовальные станки: 6 шт.
● Зубофрезерные станки: 6 шт.
● Обрабатывающие центры: 2 шт.
● Токарно-фрезерные комбинированные станки: 3 ед.
● Обычные станки с ЧПУ: 60 единиц.
● Полностью автоматическое оборудование для оптического контроля: 1 комплект.
А: Стандартные детали: 500-1000 шт; нестандартные валы/шестерни: 300шт; Легированная сталь 42CrMo: 800 шт. Заказы ниже минимального заказа принимаются с надбавкой 30–50 % (отменяется, если сумма превышает 5 000 долларов США). Смешанные товары могут объединяться для достижения минимального заказа. Постоянные клиенты могут договориться о снижении минимального заказа.
A: Время выполнения образца: 1–3 рабочих дня на складе, 7–12 дней для обработки на заказ, 12–18 дней с термообработкой/специальной отделкой. Время выполнения массового производства: 15--25 рабочих дней, в зависимости от количества и сложности. Ускоренное обслуживание доступно по запросу.
О: Да, сертификаты материалов, отчеты о термообработке и отчеты о заводских проверках могут быть предоставлены для каждой партии продукции.
О: Да, у нас есть профессиональная команда инженеров, которая занимается совместным проектированием 3D-чертежей и техническими консультациями.
📞Получите индивидуальное решение:Сообщите нам свои требования, профессиональные инженеры ответят в течение 24 часов.
