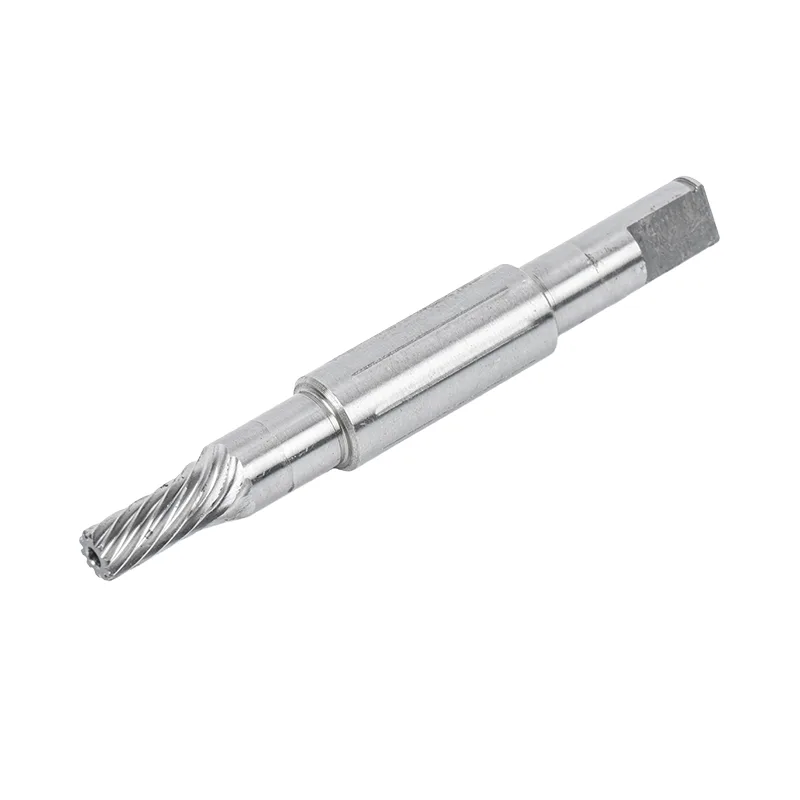

Вал двигателя из твердого сплава

Компания Guanshuo, как профессиональный китайский поставщик валов двигателей из твердого сплава с более чем десятилетним опытом в области технологий точной обработки, использует базовые материалы из вольфрамовой стали и твердых сплавов для создания вала двигателя из твердого сплава со сверхвысокой твердостью и исключительной износостойкостью. Сочетая в себе превосходную стабильность размеров, коррозионную стойкость и усталостную стойкость, а также соосность, округлость и плоскостность, достигающие микронной точности, он напрямую устраняет проблемные места при закупках в условиях сильного износа и высокочастотной работы, обеспечивая долгосрочные надежные решения по передаче для высококлассного прецизионного оборудования.

Свойства материала

Твердый сплав, также известный как вольфрамовая сталь, представляет собой высокопроизводительный конструкционный материал, в основном состоящий из карбида вольфрама и изготавливаемый методом порошковой металлургии спеканием. Она значительно превосходит традиционную сталь по твердости, износостойкости и термостойкости. Его уникальные свойства материала в основном отражены в трех измерениях:

1. Сверхвысокая твердость.
Твердость материала может достигать HRA89-93, что намного выше, чем у обычной стали и твердости хромированной поверхности. Поверхность обладает чрезвычайно высокой устойчивостью к царапинам и износу и практически незначительна к износу в условиях интенсивного износа, что делает ее лучшим выбором для сценариев экстремального износа.

2. Низкий коэффициент теплового расширения.
Твердый сплав имеет чрезвычайно низкий коэффициент теплового расширения в сочетании с исключительной жесткостью. Он практически не деформируется при высокоскоростной работе и в условиях тяжелых нагрузок, сохраняя стабильную точность без ухудшения в течение длительной эксплуатации, отвечая строгим требованиям к сохранению точности, предъявляемым к прецизионным шпинделям и высокоскоростным двигателям.

3. Стабильная химическая эффективность
Материал обладает превосходной стойкостью к кислотам и щелочам, стойкостью к окислению и переменным нагрузкам, а также хорошей химической стабильностью. Он сохраняет надежную работу в агрессивных средах и в условиях длительной непрерывной работы, отвечая стандартам надежности оборудования в суровых условиях.

Таким образом, твердый сплав фундаментально преодолевает узкие места в характеристиках обычной стали, достигая значительного улучшения твердости, износостойкости и термической стабильности. Это предпочтительное материальное решение для сценариев передачи с высокими требованиями.

Параметр продукта (спецификация)

Сравнение производительности

По сравнению с традиционными решениями, такими как обычные стальные валы, черненые валы и хромированные валы, валы двигателей из твердого сплава обеспечивают значительные улучшения в различных основных рабочих характеристиках. Сравнение различных решений выглядит следующим образом:

Из сравнения видно, что, хотя валы двигателей из твердого сплава имеют более высокие первоначальные затраты на закупку, их совокупная стоимость использования в течение жизненного цикла на самом деле выше из-за сверхдлительного срока службы и чрезвычайно низкой частоты технического обслуживания. Они особенно подходят для сценариев применения высокого класса с высокими требованиями к надежности оборудования и значительными потерями из-за простоев.

Точность производительности

Характеристики хорошей жесткости и низкой деформации твердого сплава обеспечивают основу для сверхвысокой точности обработки. Благодаря многочисленным процессам точной обработки, включая прецизионное шлифование, резку проволокой и гравировку, компания Guanshuo может контролировать многочисленные геометрические допуски на микронном уровне:

1. Геометрические допуски на микронном уровне
Ключевые геометрические допуски, такие как соосность, округлость и плоскостность, могут достигать микронной точности, что соответствует строгим требованиям к допускам при закупке высокоточного прецизионного оборудования и обеспечивает точность работы и концентричность после сборки оборудования.

2. Высокая отделка, низкое трение.
Поверхность может достигать эффекта зеркальной полировки с шероховатостью Ra0,05-0,2. Высокое качество поверхности и низкий коэффициент трения приводят к меньшему износу и выделению тепла во время высокоскоростной работы, что является ключевым показателем производительности при закупке высокоскоростных прецизионных трансмиссий.

3. Высокоточный динамический баланс
Класс динамической балансировки может достигать G0.4-G1.0, что намного выше, чем класс G2.5-G6.3 обычных валов двигателя. Вибрация чрезвычайно мала во время высокоскоростного вращения и стабильной работы, что эффективно снижает общий уровень шума и вибрации оборудования.

Высокие прецизионные характеристики в сочетании с присущей материалу стабильностью размеров гарантируют, что точность оборудования остается стабильной в течение длительной высокоскоростной работы без ухудшения точности, вызванного износом или термической деформацией, что значительно продлевает срок сохранения точности оборудования.

Адаптация к рабочему состоянию

Валы двигателей из твердого сплава специально разработаны для экстремальных условий работы с высокими требованиями и высокими нагрузками и способны решить различные проблемы применения, с которыми сталкиваются обычные валы двигателей. В основном они адаптируются к следующим пяти типичным сценариям:

1. Условия сильного износа и высокой частоты
Сценарии оборудования с длительной непрерывной работой, высокочастотным пуском и сильным износом сопрягаемых поверхностей, когда обычные стальные или хромированные валы изнашиваются слишком быстро и требуют частой замены. Валы из твердого сплава со сверхдлительным сроком службы позволяют значительно сократить время простоя и частоту замены.

2. Высокоскоростная точная трансмиссия
Сценарии с чрезвычайно высокими требованиями к точности и стабильности работы, такие как высокоскоростные шпиндели, прецизионные сервосистемы и высокоточные передаточные механизмы. Низкое тепловое расширение и высокая жесткость обеспечивают стабильность размеров на высоких скоростях, а динамический баланс G0,4-G1,0 обеспечивает плавную работу.

3. Коррозионная среда
Условия работы с кислотно-щелочными средами, окислительной коррозией и другими агрессивными химическими средами. Твердый сплав обладает хорошей химической стабильностью и сильной кислотно-щелочной коррозионной стойкостью, что позволяет ему надежно и долго работать в средах, в которых обычная сталь не может выжить.

4. Длительный цикл, не требующий обслуживания
Оборудование, развернутое в удаленных местах, под водой, внутри герметичных полостей и других труднообслуживаемых местах, требующих длительной безремонтной эксплуатации. Валы из твердого сплава с длительным сроком службы и стабильной работой позволяют значительно снизить частоту технического обслуживания и эксплуатационные расходы.

5. Высококлассное точное оборудование
Экспортно-ориентированное высокотехнологичное оборудование, прецизионные испытательные приборы, высокотехнологичное оборудование для автоматизации и другая продукция с чрезвычайно высокими требованиями к качеству и надежности комплектующих. Валы из твердого сплава могут значительно улучшить качество и надежность оборудования.

Стоимость полного цикла

Хотя цена за единицу валов двигателей из твердого сплава выше, чем у обычных стальных валов, их комплексное ценовое преимущество очень существенно, если рассчитывать с точки зрения всего жизненного цикла оборудования, что в основном отражается на трех уровнях:

1. Измерение затрат на закупки
Хотя стоимость закупок одной единицы выше, чем у обычных решений, срок службы увеличивается более чем вдвое, что снижает количество закупок в течение одного и того же цикла, а прямые затраты на материалы не увеличиваются пропорционально. В условиях работы с высоким износом экономия средств за счет уменьшения частоты замены еще более существенна.

2. Измерение затрат на эксплуатацию и техническое обслуживание
Длительный срок службы и неухудшающаяся точность значительно сокращают трудозатраты на замену и пуско-наладочную калибровку во время простоя, а также затраты на склад запасных частей. Особенно на предприятиях с непрерывным производством потеря производственной мощности, вызванная неожиданным простоем, намного превышает стоимость приобретения самого вала, а косвенная ценность, связанная с высокой надежностью, огромна.

3. Измерение ценности продукта
Применение в высокотехнологичном оборудовании может значительно улучшить общую производительность машины и репутацию надежности, повысить рыночную конкурентоспособность и премиальные возможности конечной продукции, помогая производителям оборудования создать дифференцированные конкурентные преимущества на рынке высокотехнологичного оборудования.

В целом валы двигателей представляют собой типичные высокопроизводительные компоненты, обеспечивающие «единовременное вложение и долгосрочную выгоду». Для клиентов среднего и высокого класса, стремящихся к долгосрочной стабильной работе оборудования и ценящих комплексный контроль затрат, они являются экономически эффективным и разумным выбором.

Сертификаты

Будучи высокотехнологичным предприятием национального уровня, уже более десяти лет активно занимающимся производством прецизионного оборудования, Guansho обладает полной системой сертификации квалификации и обширным накоплением технических патентов, что обеспечивает авторитетное подтверждение качества и надежности валов двигателей из твердых сплавов. Основные квалификации и сертификаты включают в себя:

1. Сертификация системы менеджмента качества ISO9001.
Компания полностью прошла международную сертификацию системы менеджмента качества ISO9001. Весь процесс от закупки сырья, обработки продукции до поставки готовой продукции контролируется в соответствии со стандартизированной системой, обеспечивающей стабильное и отслеживаемое качество продукции для каждой партии.

2. Высокотехнологичное предприятие национального уровня.
Компания была признана высокотехнологичным предприятием национального уровня, а ее возможности в области исследований и разработок и уровень технологических инноваций получили национальное авторитетное признание. Постоянные инвестиции в технологические исследования и разработки, а также в оптимизацию процессов гарантируют, что производительность продукции всегда будет оставаться на самом высоком отраслевом уровне.

3. Одиннадцать запатентованных технологий.
Имеет в общей сложности 11 патентов на полезные модели, охватывающие несколько основных технологий, включая комбинированную конструкцию вала двигателя, вал двигателя с герметизирующими характеристиками, простой в сборке вал двигателя, структуру смазки подшипников и конструкцию фиксирующего седла двигателя, а также сильные независимые исследования и разработки.

4. Полная возможность тестирования.
Оснащен профессиональным испытательным оборудованием, в том числе твердомерами, двумерными проекторами, измерителями шероховатости поверхности, центрами тестирования зубчатых колес и измерителями цилиндричности, способными проводить комплексные и точные испытания таких показателей, как твердость, геометрические допуски и качество поверхности валов из твердых сплавов.

Полная система сертификации квалификаций и патентов на технологии не только отражает всеобъемлющую мощь Гуаньшо, но и служит надежной гарантией надежного качества.Вал двигателя из твердого сплава, что дает клиентам большую уверенность в закупках и использовании.

Послепродажное обслуживание

Компания Guanshuo создала систему обслуживания полного цикла, охватывающую предпродажную, предпродажную и послепродажную стадии, обеспечивая профессиональную поддержку клиентов на протяжении всего процесса, от разработки образцов до поставки партии и обслуживания эксплуатации. Содержание основного сервиса включает в себя:

1. Поддержка образцов перед продажей
Предоставляет консультации по настройке технических параметров, совместную проверку конструкции с помощью 3D-чертежей, бесплатное тестирование образцов и предложения по оптимизации затрат, помогая клиентам подтвердить выбор и оценить производительность на ранней стадии проекта, чтобы снизить риски разработки.

2. Визуализация хода массового производства
Внедряет полный процесс управления отслеживанием качества на станках с ЧПУ на этапе массового производства, обеспечивая визуальную обратную связь о ходе производства в течение 48 часов. Клиенты могут отслеживать статус производства заказа в режиме реального времени, что облегчает планирование производства.

3. Управление запасами ДМС
Для долгосрочного стабильного сотрудничества с ключевыми клиентами доступна услуга управления запасами поставщиков VMI с запасами по требованию и гибкой доставкой, что снижает нагрузку на запасы для обеспечения безопасности клиентов и капитальные затраты.

4. Реагирование на экстренный приказ
Оснащен гибкими производственными линиями и резервами мощности на случай чрезвычайных ситуаций, способными быстро реагировать на срочные потребности клиентов в заказах и обеспечивать стабильность цепочки поставок в особых обстоятельствах, таких как увеличение производственных мощностей и внезапные дополнительные заказы.

5. Гарантийное обязательство после продажи
Предоставляет 24-месячное расширенное гарантийное обслуживание с 48-часовой диагностикой на месте для решения проблем клиентов по всему миру. Он также предлагает бесплатные обновления процессов и раннее предупреждение обслуживания базы данных об износе оборудования клиентов, что обеспечивает постоянную гарантию стабильной работы оборудования.

Часто задаваемые вопросы

В1: В чем фактическая разница между твердым сплавом и обычной сталью?

Ответ: Твердый сплав, также известный как вольфрамовая сталь, представляет собой материал, в основном состоящий из карбида вольфрама, спеченного методом порошковой металлургии. Ее твердость может достигать HRA89-93, что намного выше, чем у обычной стали. Он также имеет более низкий коэффициент теплового расширения и более высокую коррозионную стойкость, а также значительные преимущества в производительности в условиях сильного износа и высокой точности.

В2: Почему цена намного выше, чем у обычных валов двигателя?

Ответ: Сам твердый сплав стоит намного дороже, чем сталь, а его обработка сложнее и требует более высоких технических требований, что приводит к более высокой цене за единицу. Однако срок службы в несколько раз превышает срок службы обычных стальных валов при значительно сниженной частоте замены. С точки зрения полного жизненного цикла стоимость комплексного использования на самом деле ниже.

Вопрос 3: Будут ли валы из твердого сплава хрупкими? Как насчет ударопрочности?

Ответ: Твердый сплав имеет высокую твердость (HRA 89-93), но более низкую вязкость, чем сталь. Мы не рекомендуем его для применений с повторяющимися тяжелыми ударными нагрузками (осевой удар >50 Дж). Для таких случаев мы предлагаем усиленную конструкцию с демпфирующей буферной структурой (модель HS‑R), которая поглощает удары, сохраняя при этом сердечник из твердого сплава. Свяжитесь с нашей командой инженеров и сообщите данные о нагрузке, и мы смоделируем для вас усталостную долговечность.

В4: Будут ли они намного тяжелее стальных валов?

Ответ: Плотность твердого сплава составляет примерно 14,5–15,0 г/см³, что примерно вдвое превышает плотность стали. Он весит больше при том же объеме. Влияние на инерцию вращения следует учитывать при проектировании и выборе, а для высокоскоростных применений перед доработкой рекомендуется выполнить расчет.

В5: Можно ли их отремонтировать и использовать повторно после износа?

Ответ: Твердый сплав имеет чрезвычайно высокую твердость, износ минимален при нормальных условиях работы и обычно не требует ремонта. При случайном повреждении ремонт сложен и дорогостоящий. Обычно рекомендуется прямая замена на новый вал.

В6: поддерживаете ли вы нестандартные размеры? Что необходимо предоставить?

О: Поддерживается изготовление на заказ по чертежам, включая прецизионное шлифование, резку проволоки, гравировку и другую обработку. Достаточно предоставить 2D-чертежи или 3D-модели. Команда инженеров оценит осуществимость процесса и предоставит профессиональные предложения.

В7: Каков уровень динамического баланса G0.4-G1.0?

Ответ: Обычные валы двигателей обычно имеют классы G6,3 или G2,5. Г0,4-Г1,0 относится к высокоточному классу. Чем меньше число, тем выше точность балансировки, меньше вибрация и более плавная работа на высоких скоростях. Он подходит для сценариев с высокими требованиями, таких как прецизионные шпиндели и высокоскоростные двигатели.

В8: Для какого оборудования они подходят?

A: В основном применимо к оборудованию среднего и высокого класса с высокими требованиями к износу, высокой точности, высокой скорости или коррозии, такому как прецизионные шпиндели, высокоскоростные серводвигатели, прецизионное оборудование автоматизации, двигатели, предназначенные для коррозионной среды, оборудование, не требующее длительного обслуживания. Не рекомендуется для обычных двигателей общего назначения, поскольку экономическая выгода не очевидна.
