Стандартные валы двигателей выходят из строя в гидравлических системах. Воздействие высокого давления вызывает деформацию. Гидравлическое масло вызывает коррозию и отслоение покрытия, которые загрязняют всю систему. Низкая точность уплотнения приводит к утечкам и потере давления. Наши валы двигателей с гидравлическим приводом, изготовленные в Нинбо, Китай, компанией Ningbo Guanshuo Precision Hardware Co., Ltd., специально созданы для решения именно этих проблем, а не перепрофилированы из валов двигателей общего назначения.
Гидравлические системы предъявляют уникальные требования к валам двигателей, которым стандартные конструкции просто не могут соответствовать. Понимание этих проблем является причиной того, почему наши валы двигателей превосходят стандартные альтернативы в реальных условиях эксплуатации.
Четыре критические проблемы со стандартными валами двигателей в гидравлических системах:
1. Удар и отказ от нагрузки--- Удары высокого давления и переменные нагрузки вызывают деформацию, усталостное растрескивание и возможный перелом.
2. Загрязнение маслом--- Частицы ржавчины и отслаивающиеся покрытия попадают в гидравлическое масло, повреждая насосы, клапаны и уплотнения по всей системе.
3. Уплотнение и утечка--- Недостаточная точность поверхности приводит к износу уплотнений, утечке масла и падению давления, что снижает эффективность системы.
4. Совместимость сборки--- Плохой контроль размеров и ограниченные возможности подключения замедляют сборку и снижают надежность оборудования.

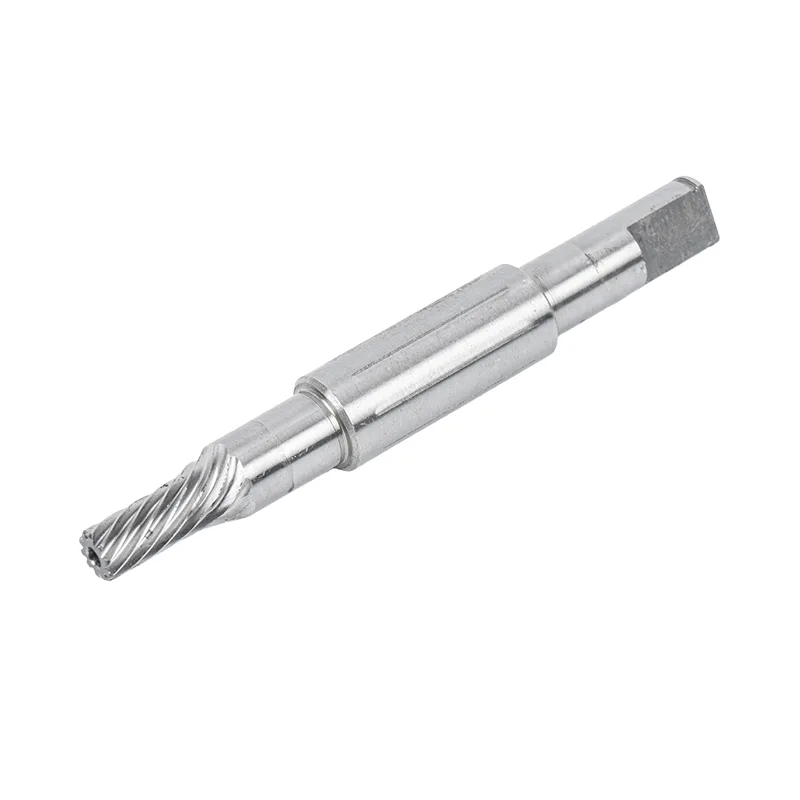

Валы двигателей с гидравлическим приводом Guanshuo решают все четыре задачи за счет целенаправленной разработки материалов, обработки поверхности и точного производства, создавая валы, которые действительно подходят для гидравлических систем.
Видом отказа номер один для гидравлических валов является деформация или разрушение под воздействием высокого давления и переменных нагрузок. Наши валы двигателей решают эту проблему благодаря тщательно разработанной структуре материала: твердой, износостойкой поверхности, подкрепленной прочным амортизирующим сердечником.
Как мы добиваемся ударопрочности:
● База для закалки и отпуска--- Обработка фундамента, достигающая твердости HB 260-300 для сбалансированной общей прочности и пластичности.
● Поверхностный упрочняющий слой--- Дополнительная закалка, цементация или азотирование создают глубокую закаленную зону (1,5–3,0 мм) с поверхностной твердостью HRC 58–62.
● Прочное ядро--- Прочность сердечника ≥ 90 Дж/см² предотвращает хрупкое разрушение при внезапных ударах высокого давления.
● Закалка удлинения вала--- Высокочастотная закалка на удлиненных участках обеспечивает твердость HRC 45-55 в местах соединения.
Результат:Вал двигателя с гидравлическим приводом, который выдерживает мгновенные удары под высоким давлением и повторяющиеся циклы нагрузки, не деформируясь и не ломаясь, что значительно продлевает срок службы и снижает частоту замены.
Загрязнение гидравлического масла – тихий убийца гидравлических систем. Частицы ржавчины и фрагменты покрытия с одного вышедшего из строя вала могут циркулировать по всей системе, повреждая насосы, царапая поверхности клапанов и разрушая уплотнения. Валы наших двигателей спроектированы таким образом, чтобы обеспечить чистоту масла из источника.
Особенности антикоррозионной конструкции:
● Твердое покрытие на критических поверхностях--- Уплотняющие и сопрягаемые поверхности обрабатываются твердым покрытием, которое защищает от коррозии и предотвращает отслаивание.
● Зеркальная полировка--- Сверхгладкая поверхность (Ra 0,05–0,2 мкм на уплотнительных участках) уменьшает площадь поверхности, подверженную коррозии.
● Специальная структура гидравлического масла--- Материал и покрытие выбраны с учетом совместимости с гидравлическими масляными средами.
● Износостойкость--- Твердость поверхности HRC 58-62 предотвращает абразивный износ, в результате которого могут образовываться частицы.
Что это значит для вас:
● Отсутствие следов ржавчины или фрагментов покрытия, загрязняющих гидравлическое масло.
● Более длительный срок службы масла — меньшее количество замен масла и более низкие затраты на техническое обслуживание.
● Снижение износа уплотнений и компонентов из-за загрязнения частицами.
● Более чистая и стабильная работа гидравлической системы с течением времени.
Гидравлические системы зависят от надежного уплотнения для поддержания давления и эффективности. Даже микроскопические неровности поверхности могут стать причиной износа уплотнений, утечки масла и постепенной потери давления. Наши валы двигателей с гидравлическим приводом изготавливаются в соответствии со стандартами точности специально для уплотнений под высоким давлением.
Характеристики точности уплотнительной поверхности:
| Параметр | Ценить | Почему это важно |
|---|---|---|
| Допуск сечения уплотнения | IT5 класс | Обеспечивает точную посадку с сальниками и комбинированными уплотнительными кольцами. |
| Шероховатость поверхности (уплотнение) | Ра 0,05 ~ 0,2 мкм | Предотвращает преждевременный износ уплотнений, вызванный шероховатыми поверхностями. |
| Округлость и цилиндричность | ≤ 0,003 мм | Равномерный уплотнительный контакт по всей окружности |
| Допуск внешнего диаметра | h7/h6 | Точное сопряжение с подшипниками и узлами уплотнений |
| Позиционирование буртика вала | ≤ 0,008 мм | Точное осевое позиционирование для правильного сжатия уплотнения. |
| Коэффициент трения | ≤ 0,12 | Снижает потери на трение и выделение тепла в местах уплотнения. |
Преимущества сборки:
● Бесперебойное взаимодействие с гидравлическими сальниками и комбинированными уплотнительными кольцами.
● Не требуется повторных регулировок во время сборки — более быстрое и эффективное производство.
● Совместимость как с прямым соединением, так и с методами концентрической сборки фланцевого типа.
● Конструкция фаски C1-C2 обеспечивает баланс между безопасностью и удобством сборки.
Полные технические характеристики валов двигателей Guansho с гидравлическим приводом. Все параметры можно настроить в соответствии с требованиями вашей гидравлической системы.
| Категория | Параметр | Стандартное значение |
|---|---|---|
| Материал и твердость | Закаленная твердость | НВ 260 ~ 300 |
| Твердость поверхности | 58 ~ 62 СПЧ | |
| Основная прочность | ≥ 90 Дж/см² | |
| Твердость удлинения вала | ХРК 45 ~ 55 | |
| Глубина закалки | Глубина закаленной зоны | 1,5 ~ 3,0 мм |
| Процесс | Закалка/Цементация/Азотирование | |
| Размерный допуск | Допуск внешнего диаметра | h7/h6 |
| Допуск сечения уплотнения | IT5 класс | |
| Позиционирование буртика вала | ≤ 0,008 мм | |
| Качество поверхности | Шероховатость поверхности (общая) | Ра 0,4 ~ 0,8 мкм |
| Шероховатость поверхности (уплотнение) | Ра 0,05 ~ 0,2 мкм | |
| Округлость и цилиндричность | ≤ 0,003 мм | |
| Трение и износ | Коэффициент трения | ≤ 0,12 |
| Обработка поверхности | Твердое покрытие + зеркальная полировка | |
| Геометрия | Фаска | С1 ~ С2 |
| Диаметр/Длина | - |
В гидравлических системах используются различные способы подключения для разных типов оборудования. Наши валы двигателей поддерживают различные конфигурации концов вала и подходы к сборке в соответствии с вашей конкретной установкой.
Типы торцевых соединений вала:
● Плоский ключ--- Простой, надежный, широко используемый для общих гидравлических насосов и двигателей.
● Сплайновый ключ--- Более высокий крутящий момент, лучшее выравнивание для приложений с тяжелыми нагрузками
● Коническая поверхность--- Самоцентрирующийся, простая сборка/разборка для некоторых конструкций гидравлических двигателей.
● Пользовательские функции--- Резьба, канавки или другие элементы в соответствии с вашими требованиями к чертежу
Поддерживаемые методы сборки:
● Узел прямого соединения --- вал напрямую соединен с гидравлическим компонентом.
● Концентрический узел фланцевого типа --- монтируется через фланец для точного выравнивания.
● Другие конфигурации сборки, разработанные в соответствии с вашими требованиями.
Совместимые гидравлические компоненты:
● Гидравлические насосы
● Гидравлические моторы
● Гидравлические контроллеры
● Гидравлические редукторы
Не знаете, какой тип подключения вам нужен? Отправьте нам характеристики вашего оборудования, и мы порекомендуем оптимальную конфигурацию.
Наши валы двигателей используются в широком спектре гидравлических приводов в отраслях, где важна надежная работа под высоким давлением.
Общие приложения:
● Гидравлические силовые агрегаты и системы
● Гидравлические системы строительной техники
● Промышленное гидравлическое оборудование и прессы.
● Гидравлические приводы термопластавтоматов.
● Гидравлические системы сельскохозяйственной техники
● Судовое гидравлическое оборудование
● Гидравлические системы для горнодобывающей и металлургической промышленности.
Типичные условия эксплуатации:
● Старт-стоп под высоким давлением и частая езда на велосипеде.
● Переменная нагрузка и ударные условия.
● Среда гидравлического масла
Надежность имеет большое значение в гидравлических системах: выход из строя одного вала может привести к дорогостоящему простою и повреждению системы. Каждый вал двигателя с гидравлическим приводом Guanshuo проходит всесторонний контроль качества на каждом этапе производства.
Входной контроль материалов:
● Проверка сертификации сырья.
● Испытание состава материала и твердости.
● Отслеживаемые партии материалов.
Проверки качества в процессе:
● Проверка размеров на каждом этапе производства.
● Проверка твердости после каждого этапа термообработки.
● Измерение шероховатости критически важных поверхностей.
● Усиленная проверка глубины.
Заключительная проверка:
● Полная проверка размеров, включая уплотняющие поверхности.
● Измерение округлости и цилиндричности.
● Проверка качества поверхности и целостности покрытия.
● Проверка точности позиционирования заплечика вала.
Инспекционное оборудование:
● Полностью автоматическая система оптического контроля.
● Измерители чистоты поверхности (профилометры).
● Твердомеры
● Приборы для измерения цилиндрическости
● Двумерные проекторы.
Сертификаты компании:
● Система менеджмента качества ISO 9001:2015.
● Национальное высокотехнологичное предприятие (Китай)
● 11 запатентованных технологий в производстве валов
Наши обязательства не заканчиваются с отправкой вала двигателя с гидравлическим приводом. Мы обеспечиваем постоянную поддержку, чтобы гарантировать надежную работу ваших гидравлических систем в течение длительного времени после установки.
Гарантийное покрытие:
● Охватывает производственные дефекты и проблемы с материалами.
● Процесс гарантийной претензии: свяжитесь с нашей командой и сообщите подробности проблемы → Техническая оценка → Замена или ремонт, если применимо.
Техническая поддержка:
● Руководство по установке и устранение неполадок при сборке.
● Консультации по материалам и способам обработки поверхности для конкретных гидравлических условий.
● Анализ отказов и расследование первопричин.
● Поддержка оптимизации дизайна для повышения производительности.
Отзывчивый сервис:
● Ответы на технические запросы предоставляются в течение 24 рабочих часов.
● Экстренная поддержка по критическим проблемам приложений.
● Прямое общение с командой инженеров по сложным вопросам.
Долгосрочное партнерство:
● Поддержка итераций проектирования по мере развития вашего гидравлического оборудования.
● Постоянное улучшение качества на основе отзывов на местах.
● Предложения по оптимизации затрат при серийном производстве.
Быстрые ответы на распространенные вопросы о наших валах двигателей с гидравлическим приводом. Не можете найти то, что ищете? Свяжитесь с нашей командой напрямую.
Нет. Вал проходит несколько процессов: закалку и отпуск, а также закалку поверхности, цементацию или азотирование. Твердость поверхности достигает 58-62 HRC, а прочный сердечник (≥90 Дж/см²) позволяет выдерживать мгновенные удары высокого давления и знакопеременные нагрузки. Закаленная зона достаточно глубока (1,5-3,0 мм), поэтому даже при пусках-остановках под высоким давлением и частой эксплуатации не происходит деформации и разрушения.
Да, это основная конструктивная особенность гидравлических систем. Вал имеет антикоррозийную и износостойкую конструкцию с твердым покрытием на уплотнительных и сопрягаемых поверхностях. Это предотвращает ржавление вала и отслоение покрытия, поэтому частицы ржавчины или фрагменты покрытия не попадают в гидравлическое масло. Более чистое масло означает меньшее количество замен масла, меньший износ компонентов и более стабильную работу системы.
Допуск уплотнительного участка соответствует классу IT5 с шероховатостью поверхности Ra 0,05-0,2 мкм. Округлость и цилиндричность ≤ 0,003 мм, точность позиционирования буртика вала ≤ 0,008 мм. Все параметры контролируются в соответствии со стандартами уплотнения гидравлической системы под высоким давлением и точной сборки.
Он работает с большинством основного гидравлического оборудования, включая гидравлические насосы, гидравлические двигатели и гидравлические редукторы. Поддерживаются как прямое соединение, так и концентрическая сборка фланцевого типа. Конец вала может быть изготовлен по индивидуальному заказу с использованием плоской шпонки, шлицевой шпонки или конической поверхности. Укажите конкретные характеристики вашего оборудования и требования к сборке, и мы точно соответствуем им.
В качестве стандартных опций мы предлагаем соединения с плоской шпонкой, шлицевой шпонкой и конической поверхностью. В ваши чертежи также можно добавить специальные элементы, такие как резьба, канавки или специальные профили. Сообщите нам, к какому гидравлическому компоненту вы подключаетесь, и мы порекомендуем лучшую конфигурацию.
Для быстрого и точного расчета предоставьте: 2D-чертежи (или основные размеры), тип и применение гидравлического оборудования, рабочее давление и условия нагрузки, необходимый тип соединения и расчетное количество.
Мы сертифицированы по стандарту ISO 9001:2015 и являемся национальным высокотехнологичным предприятием с 11 запатентованными технологиями. Перед отправкой каждый вал проходит многоступенчатый контроль качества, включая проверку размеров, проверку твердости и проверку качества поверхности.
Время выполнения образца:1–3 рабочих дня для стандартных образцов, 7–12 дней для образцов, изготовленных по индивидуальному заказу, и 12–18 дней для изделий с термообработкой или специальной отделкой поверхности.
Срок изготовления:15--25 рабочих дней для оптовых заказов, в зависимости от количества и сложности. Ускоренное обслуживание доступно по запросу.
Производители гидравлического оборудования сотрудничают с Guanshuo, потому что мы не просто продаем валы двигателей, мы разрабатываем решения для проблем гидравлических систем. Вот что вы получаете, работая с нами:
✓ Специально разработан для гидравлики --- Стандартные валы двигателей не перепрофилируются. Каждое проектное решение учитывает воздействие высокого давления, совместимость масел и требования к уплотнению.
✓ Инженерная поддержка с первого дня --- Наша команда помогает с выбором материалов, оптимизацией термообработки и проектированием соединений еще до начала производства.
✓ Стабильное качество, на которое можно положиться --- Сертификат ISO 9001, 11 запатентованных технологий и многоступенчатый контроль каждого производимого нами вала.
Свяжитесь с нашей командой по гидравлическим валам:
Телефон/WhatsApp: +86-15990709753
Время ответа: В течение 24 рабочих часов
Отправьте нам это для самой быстрой расценки:
2D-чертежи (или основные размеры) • Тип гидравлического оборудования • Рабочее давление и условия нагрузки • Необходимый тип соединения • Расчетное количество • Целевой график
