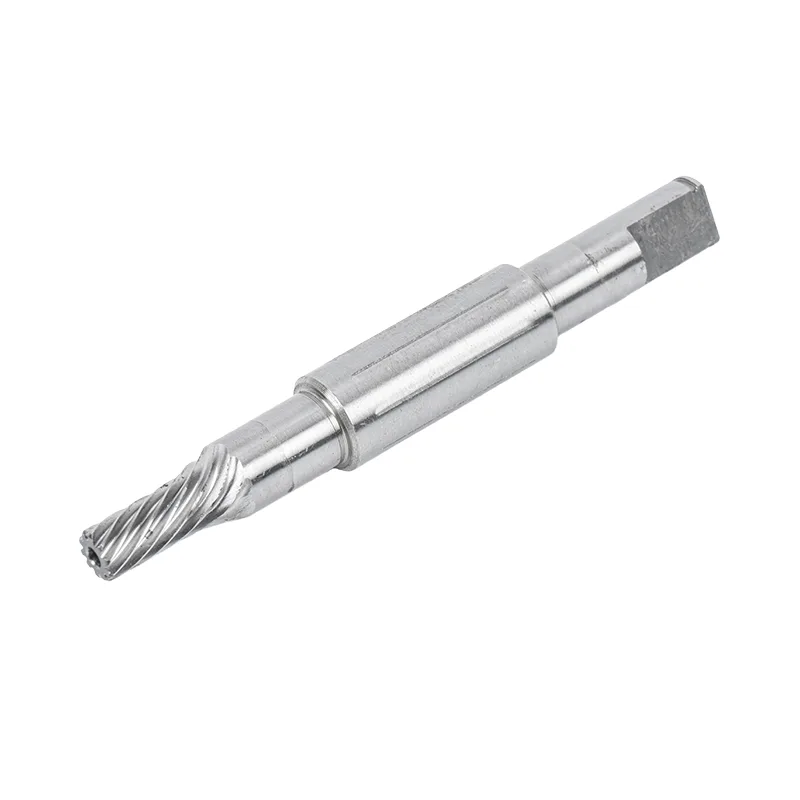

Выбор правильногоВал двигателя с гидравлическим приводом— это важнейшее инженерное решение, которое напрямую влияет на производительность, долговечность и надежность вашей гидравлической системы. Независимо от того, выбираете ли вы вал для мобильной гидравлической системы, промышленной силовой установки или специализированного оборудования, процесс выбора требует тщательной оценки множества технических параметров. В этом руководстве рассматриваются пять основных факторов, которые инженеры и специалисты по закупкам должны оценить при покупке специального вала двигателя с гидравлическим приводом. От состава материала и термической обработки до геометрической точности и обработки поверхности — каждый фактор играет жизненно важную роль в обеспечении соответствия вала строгим эксплуатационным требованиям вашего применения. Понимая эти важные соображения, вы сможете принять обоснованное решение, которое оптимизирует производительность системы и продлит срок службы вашего узла гидравлического двигателя.
1. Выбор материала и металлургические свойства.
Основа любой высокопроизводительнойВал двигателя с гидравлическим приводомзаключается в его материальном составе. Вал должен выдерживать циклическую нагрузку, скручивающее напряжение и потенциально агрессивную среду, сохраняя при этом стабильность размеров в течение тысяч часов работы. Обычные материалы включают среднеуглеродистые стали, такие как AISI 1045, для общего применения, и легированные стали, такие как AISI 4140 или 42CrMo, для требований более высокой прочности. Для применений, требующих превосходной коррозионной стойкости, марки нержавеющей стали, такие как 17-4PH, предлагают превосходный баланс прочности и долговечности.
Процесс выбора материала должен учитывать конкретные условия эксплуатации вашей гидравлической системы. На выбор оптимального материала влияют такие факторы, как рабочее давление, скорость вращения, диапазон температур и воздействие гидравлических жидкостей. Вал, который хорошо работает в условиях низкой скорости и высокого крутящего момента, может преждевременно выйти из строя в условиях высокой скорости и непрерывной работы. Кроме того, реакция материала на термообработку и его обрабатываемость являются решающими факторами, влияющими как на производительность, так и на технологичность.
Инженерное понимание:Предел текучести и сопротивление усталости материала вала напрямую коррелируют со способностью двигателя обеспечивать постоянный крутящий момент. Выбор материала с соответствующими механическими свойствами гарантирует, что вал сможет выдерживать пиковые нагрузки без пластической деформации или преждевременного выхода из строя. Расширенные испытания материалов, включая проверку на удар и твердость, являются стандартной практикой на ведущих производственных предприятиях.
2. Геометрическая точность и допуски размеров.
Точность геометрии не подлежит обсуждению, когда речь идет о валу двигателя с гидравлическим приводом. Вал должен плавно соприкасаться с подшипниками, уплотнениями и компонентами муфт, что требует соблюдения строгих допусков на размеры. Ключевые геометрические параметры включают диаметр вала, концентричность, округлость и прямолинейность. Даже незначительные отклонения от указанных допусков могут привести к вибрации, преждевременному износу подшипников, утечкам через уплотнения и снижению общей эффективности системы.
Современные производственные процессы, такие как точение, шлифование и хонингование на станке с ЧПУ, позволяют изготавливать валы с точностью до микрона. При оценке потенциальных поставщиков важно оценить их способность последовательно поддерживать жесткие допуски на всех этапах производства. Геометрия вала также должна учитывать любые шлицы, шпоночные канавки или резьбу, которые являются неотъемлемой частью пути передачи мощности. Шлицевые профили, как прямоугольные, так и эвольвентные, требуют особого внимания для обеспечения правильного распределения нагрузки и передачи крутящего момента.
Критические проверки размеров
- Допуск на диаметр: обычно составляет ±0,01 мм при установке подшипника.
- Концентричность: обеспечивает баланс вращения и минимизирует вибрацию.
- Прямолинейность: предотвращает заедание и неравномерное распределение нагрузки.
- Точность профиля шлица: необходима для правильной передачи крутящего момента
- Размеры шпоночного паза: должны точно соответствовать спецификациям муфты.
3. Характеристики отделки поверхности и покрытия.
Обработка поверхности вала двигателя с гидравлическим приводом существенно влияет на его производительность и долговечность. Гладкая поверхность снижает трение на стыках подшипников, сводит к минимуму износ уплотнений и обеспечивает лучшую устойчивость к коррозии и образованию усталостных трещин. Шероховатость поверхности обычно указывается в виде значений Ra (средняя шероховатость), при этом для критических шеек подшипников часто требуется обработка с толщиной Ra 0,4 мкм или выше.
Помимо основных требований к отделке, специальные покрытия могут повысить производительность вала в сложных условиях. Никелирование обеспечивает превосходную коррозионную стойкость и твердость, а специальные покрытия, такие как никель-алюминиевые слои, могут повысить износостойкость и снизить трение. Выбор покрытия или обработки поверхности необходимо оценивать с учетом условий эксплуатации, включая воздействие влаги, химикатов и абразивных загрязнений.
Примечание по производительности:Правильная подготовка и обработка поверхности необходимы для достижения оптимальных характеристик уплотнения и предотвращения утечки жидкости. Хорошо обработанная поверхность вала продлевает срок службы уплотнений и сокращает интервалы технического обслуживания. Производители, обладающие передовыми возможностями шлифования и суперфинишной обработки, обеспечивают превосходную целостность поверхности, что напрямую влияет на надежность в полевых условиях.
4. Термическая обработка и профиль твердости
Процессы термообработки изменяют микроструктуру материала вала, придавая необходимые механические свойства для требовательных гидравлических применений. Профиль твердости вала должен быть тщательно спроектирован, чтобы сбалансировать износостойкость и прочность. Процессы цементации, такие как цементация или азотирование, создают твердый, износостойкий поверхностный слой, сохраняя при этом прочную, пластичную сердцевину, способную поглощать ударные нагрузки.
Сквозная закалка может подойти для валов меньшего размера или для случаев, когда требуется равномерная твердость по всему поперечному сечению. Однако для валов большего размера или валов, подвергающихся высоким скручивающим нагрузкам, профиль дифференциальной твердости часто обеспечивает оптимальное сочетание долговечности поверхности и прочности сердечника. Процесс термообработки должен тщательно контролироваться для достижения заданных значений твердости без внесения искажений или остаточных напряжений, которые могут поставить под угрозу точность размеров.
Типичные характеристики твердости
- Твердость поверхности: 55-62 HRC для износостойких применений.
- Твердость сердечника: 25-35 HRC для прочности и ударопрочности.
- Глубина корпуса: 0,5-2,0 мм в зависимости от требований применения.
- Контроль искажений: критически важен для соблюдения допусков на размеры.
5. Возможности настройки и гибкость дизайна.
Каждое гидравлическое применение сопряжено с уникальными проблемами, которые могут потребовать индивидуального решения вала. Возможность настройки геометрии, материала, термической обработки и обработки поверхности позволяет оптимизировать вал для конкретных условий эксплуатации. Если вам нужен специальный шлицевой профиль, нестандартная длина или уникальное сочетание функций, важно работать с производителем, который предлагает комплексные возможности индивидуальной настройки.
Гибкость проектирования выходит за рамки простого изменения стандартных размеров. Расширенные производственные возможности позволяют изготавливать изделия сложной геометрии, включая ступенчатые валы, конические секции, а также интегрированные элементы, снижающие сложность сборки. Возможность быстро производить прототипы и повторять проекты может значительно ускорить циклы разработки продукта и гарантировать, что конечный вал будет соответствовать всем требованиям к производительности.
Преимущество настройки:По-настоящему индивидуальное решение вала отвечает конкретным требованиям вашего применения: от экстремальных нагрузок и высоких скоростей до агрессивных сред и ограниченного пространства. Такой целенаправленный подход максимизирует производительность и надежность системы. Благодаря собственной инженерной поддержке и гибким производственным линиям производители могут удовлетворить даже самые сложные проектные требования без ущерба для качества и сроков выполнения заказа.
